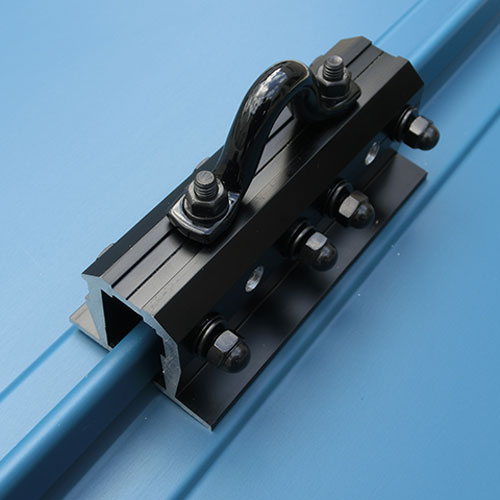

セーフティガシット 金属屋根縦ハゼ固定安全金具

仕様

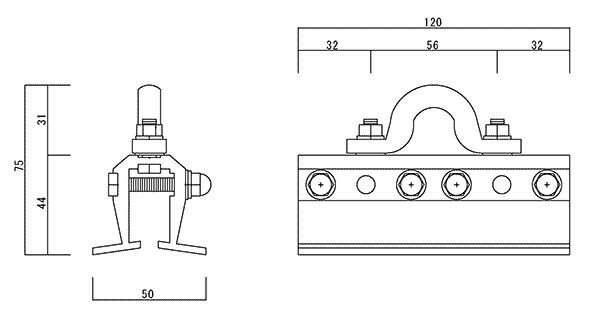

商品寸法

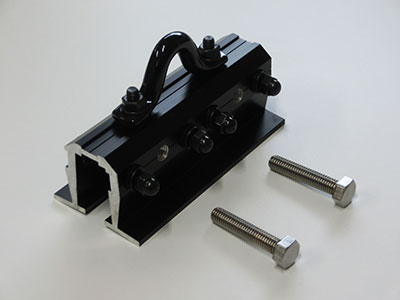

梱包内容

• 金具本体 (H44×W50×L120mm): 1個
• 側部固定ボルトナット: 4個
  (M6L40ボルト1個・袋ナット1個・SW1個・平ワッシャー1個)
• アイストラップ(IS10): 1個
• アイストラップ固定ボルトナット: 2個
  (M6L20ボルト1個・ナット1個・SW1個・平ワッシャー1個)
• 取り外し用ボルト(オプション)
  (M8L40ボルト)

材質・仕様

• 固定金具本体:アルミニウムA6063-T5(アルマイト処理ブラック)
• 側部固定ボルトナット:SUS304(ブラック)
• アイストラップ:SUS304(ブラック)
• アイストラップ固定ボルトナット:SUS304(ブラック)
• 取り外し用ボルト(オプション):SUS304(シルバー)

重量

施工手順

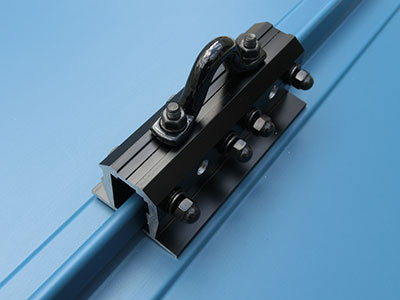

1. ①安全金具の設置



   縦ハゼ部の所定の位置に安全金具をはめ込んで下さい。

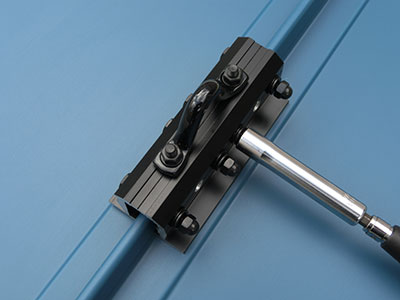

2. ②安全金具の締付け固定



   側部の4個のボルトナットをM6ソケットを用い均等に袋ナットが破損しない程度にしっかり締め付けて下さい。
   ※注)袋ナットを締めすぎますと袋部分が破損しますので破損しない程度に締め付けて下さい(トルク:8N・m)。

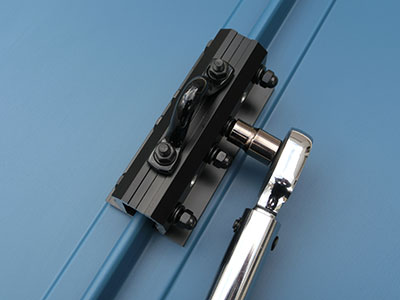

3. ③安全金具の取付け(完)



   側部や上部のボルトナット計6ヶ所に緩みがないか確認して下さい。

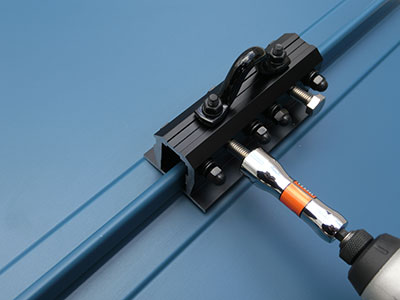

4. ④安全金具の取外し方法



   安全金具を取外す必要が生じた場合は、側部の4個のM6ボルトナットを緩める又は取外した後、M8L40mmのボルト2本を側部のM8タップに差込み押込むことで簡単に取外しできます。
   ※注)M8L40mmボルトを急激に押込みますと、タップが潰れる場合がありますのでゆっくり押し込んで下さい。

使用工具・機具：Ｍ６ソケット(10)/M8ソケット(13)/インパクトドライバー/電動ドリル/ラチェットレンチ/トルクレンチ等

注意事項

• 性能確保のため取付け手順を正しく守り施工願います。
• 金属立平屋根の縦ハゼ高さ27mm以下、幅13mm以下の縦ハゼに取付けできます。それ以外の屋根には使用しないで下さい。
• 屋根材や野地板に損傷や強度不足の場合は使用しないで下さい。
• 安全金具の切断や分解は強度低下の原因になりますので行わないで下さい。
• 安全金具の繰り返し使用はボルトやタップネジ部が潰れやすく再利用は控えて下さい。

性能試験
