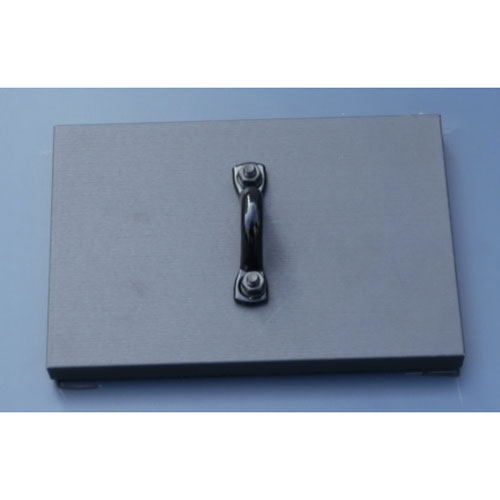

セーフティガシット 金属屋根縦葺平部固定安全金具

仕様

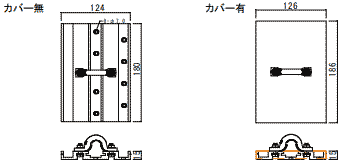

商品寸法

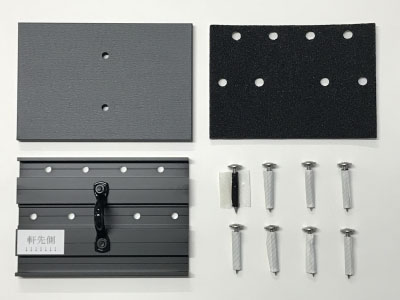

梱包内容

• 金具本体（15×180×124mm）：1個
  [アイストラップIS10（M6L20ボルト、M6ナット、M6SW）付]
• EPDMシーラー（5×178×122mm：8-φ10mm穴）：1個
• カバー（14×186×126mm：2-φ7mm穴）：1個
• φ6×L50mmブチルゴム付ビス：8本
• 予備ナット・スプリングワッシャー：各2個

材質・仕様

• 金具本体：アルミニウムA6063-T5〔アルマイト処理（ブラック）〕
• アイストラップ10：SUS304（ブラック）
• ボルト・ナット・スプリングワッシャー：SUS304（ブラック）
• 止水材：EPDMシーラー　・　ブチルゴム
• カバー：ガルバニューム鋼板同等品（ｔ＝0.35mm）
• 固定ビス：SUS410（SG処理品）

重量

施工手順

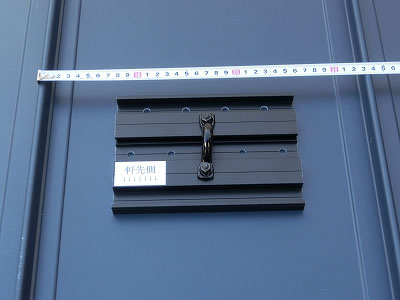

1. ①安全金具本体の仮設置



   ※注)安全金具本体の軒先側を下にして設置して下さい。
   ・横方向は立上り間のほぼ中央になる様に設置して下さい。
   ・縦方向は任意位置に設置して下さい。

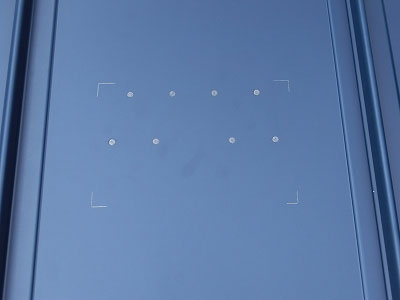

2. ②



   ビス固定位置8個と金具本体周囲を鉛筆等でマーキングして下さい。

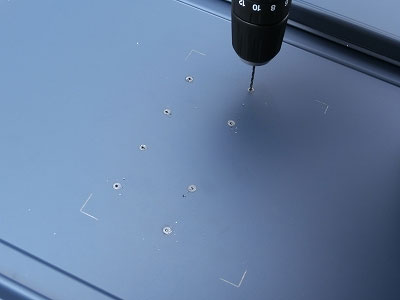

3. ③



   ビス固定位置の中心部を鉄工用ドリルφ2～3mmを用いて金属屋根表面の下穴加工を行っ下さい。

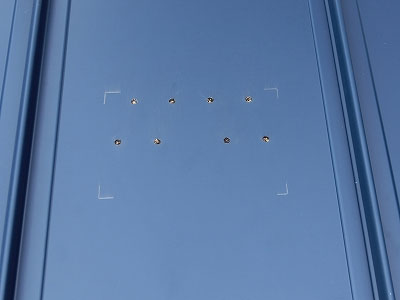

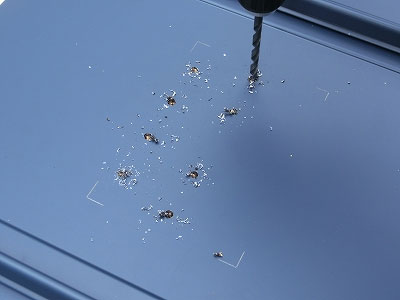

4. ④



   ビス固定穴8ヶ所を鉄工用ドリルφ6.5㎜を用いて金属屋根表面の穴加工を行って下さい。
   ※注)防水シートや野地板に大きな穴が開かない様、慎重に行って下さい。

5. ⑤



   金属屋根表面を掃除し、ビス固定穴8個と切粉が無いことを確認して下さい。

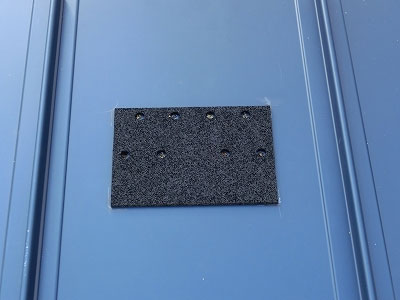

6. ⑥



   周囲マーキングやビス固定穴位置に合せてEPDMシーラーを金属屋根面に貼付けて下さい。

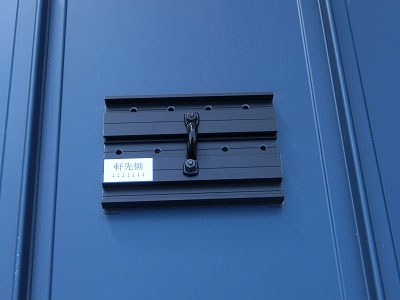

7. ⑦



   安全金具本体をEPDMシーラーの穴に合せて設置して下さい。

8. ⑧

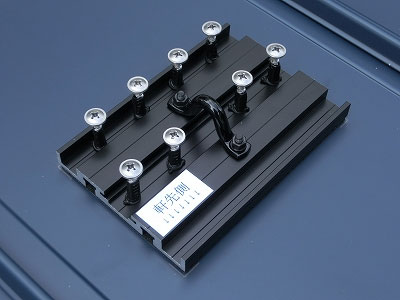

   安全金具本体をφ6×L50㎜のブチルゴム付ビス8本で野地板に固定して下さい。(ビス固定は+３ビット使用)
   ※注)ビス固定において、片締めにならない様数回に分けて固定して下さい。また強く締めすぎて野地板がバカ穴にならない様トルク管理をして下さい。

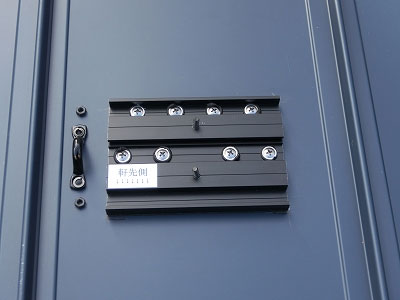

9. ⑨



   ビス固定確認後、カバー取付けのためアイストラップを取外して下さい。

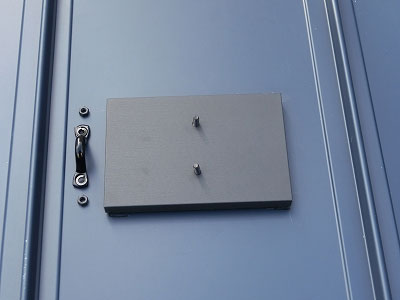

10. ⑩



    安全金具本体の上面にボルト穴に合せてカバーを取付けて下さい。

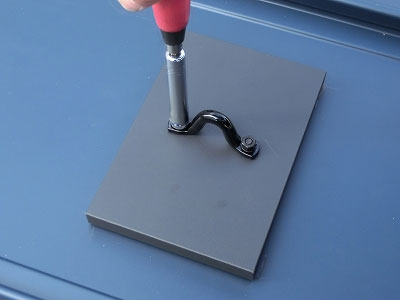

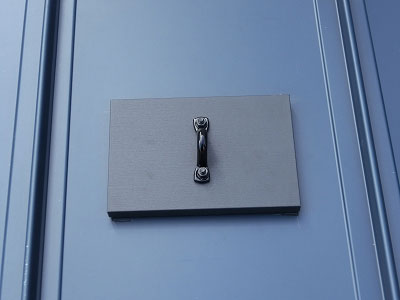

11. ⑪



    ボルトにアイストラップをはめ込み、スプリングワッシャーとナットを2ヶ所に挿入した後、ソケット(10)等を用いて締付けて下さい。

12. ⑫



    ※注)ナットが外れないようにしっかり締付けて下さい。

使用工具・機具：メジャー、マーキング材、鉄工用ドリルφ2～3mm及びφ６．５㎜、+３ビット、M６ソケット(１０)、電動ドリル、掃除機等

注意事項

• 性能確保のため取付け手順を正しく守り施工願います。
• 垂木や野地板の損傷や強度不足の場合は使用しないで下さい。
• 金具本体の切断や分解は漏水や強度低下の原因になりますので行わないで下さい。
• 安全金具取付けに関しては、付属の専用ビスを使用し取付説明書記載の本数で取付けて下さい。
• ビス取付けをやり直す場合は、止水上問題ないか確認し補修後行って下さい。
• 大きな衝撃負荷がかかった安全金具は撤去し、取付け位置を変え新たな安全金具を取付けて下さい。
• 安全金具の引張使用は、軒先側 士 4 5 度以内で使用して下さい。
• 断熱材付金属屋根には使用できません。棟固定安全金具や破風固定安全金具をご使用下さい。

性能試験

安全金具耐漏水試験（メーカー社内評価浸水試験）

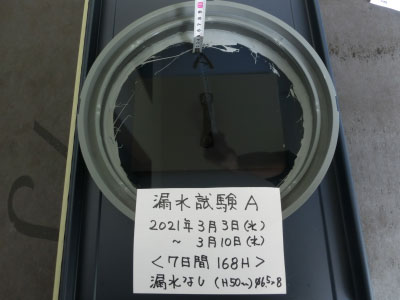

試験条件1：立平金属板上に安全金具を取付け、Ｈ50mmの浸水試験を行う。

試験体：本仕様安全金具（15×186×126mmカバー有り）

試験状況写真	金属屋根上浸水試験結果
	Ｈ50mm浸水 7日間(168Ｈ) 漏水無し

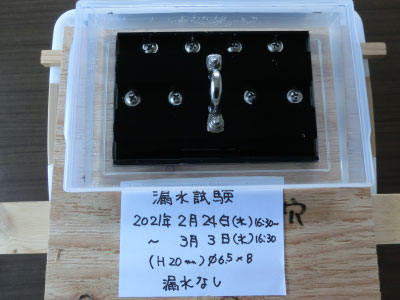

試験条件2：金属板下に水が入り込む状態で安全金具を取付け、Ｈ20mmの浸水試験を行う。

試験体：本仕様安全金具（15×180×124mmカバー無し）

試験状況写真	金属屋根上浸水試験結果
	Ｈ20mm浸水 7日間(168Ｈ) 漏水無し
