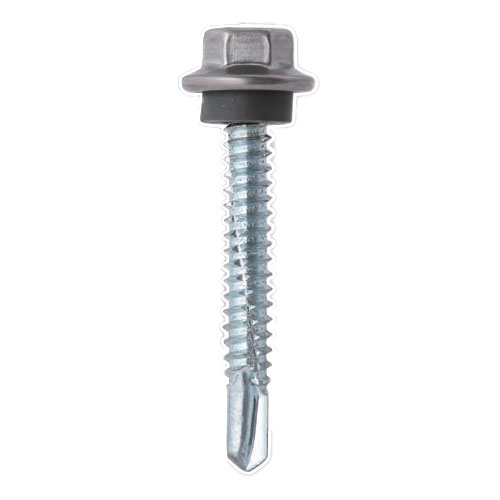

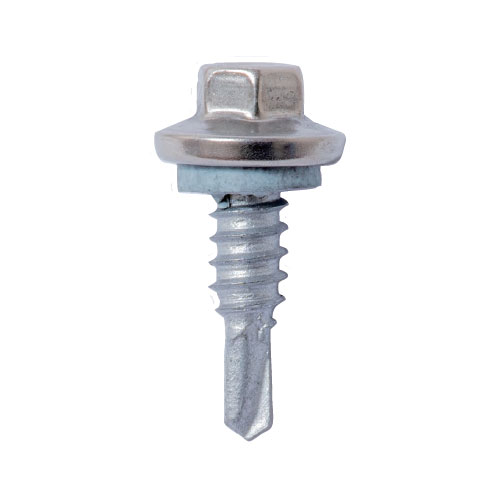

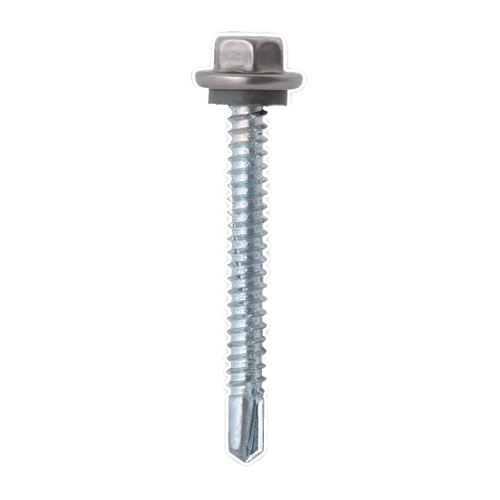

ダンバ® ステンキャップ®大頭 M5/M6/役物用

製品仕様

素材／表面処理

鉄＋SUS304キャップ／三価ユニクロ（ねじ）
EPDM（パッキン）

よび径×全長 (ねじ部)

5×19 (19) mm (サイズ：5×19)
5×25 (25) mm (サイズ：5×25)
5×35 (35) mm (サイズ：5×35)
5×45 (45) mm (サイズ：5×45)
5×55 (55) mm (サイズ：5×55)
6×19 (19) mm (サイズ：6×19)
6×25 (25) mm (サイズ：6×25)
6×35 (35) mm (サイズ：6×35)
6×45 (45) mm (サイズ：6×45)
6×60 (60) mm (サイズ：6×60)
6×70 (40) mm (サイズ：6×70)
6×90 (50) mm (サイズ：6×90)
6×22 (22) mm (役物用)

フランジ径

13.0 mm (サイズ：5×19)
13.0 mm (サイズ：5×25)
13.0 mm (サイズ：5×35)
13.0 mm (サイズ：5×45)
13.0 mm (サイズ：5×55)
16.0 mm (サイズ：6×19)
16.0 mm (サイズ：6×25)
16.0 mm (サイズ：6×35)
16.0 mm (サイズ：6×45)
16.0 mm (サイズ：6×60)
16.0 mm (サイズ：6×70)
16.0 mm (サイズ：6×90)
14.5 mm (役物用)

働き長さ

6 mm (サイズ：5×19)
12 mm (サイズ：5×25)
22 mm (サイズ：5×35)
32 mm (サイズ：5×45)
42 mm (サイズ：5×55)
5 mm (サイズ：6×19)
9 mm (サイズ：6×25)
19 mm (サイズ：6×35)
29 mm (サイズ：6×45)
44 mm (サイズ：6×60)
54 mm (サイズ：6×70)
74 mm (サイズ：6×90)
2.4 mm (役物用)

適応板厚 (mm)

1.6～4.5 mm (サイズ：5×19)
1.6～4.5 mm (サイズ：5×25)
1.6～4.5 mm (サイズ：5×35)
1.6～4.5 mm (サイズ：5×45)
1.6～4.5 mm (サイズ：5×55)
2.3～4.5 mm (サイズ：6×19)
2.3～6.0 mm (サイズ：6×25)
2.3～6.0 mm (サイズ：6×35)
2.3～6.0 mm (サイズ：6×45)
2.3～6.0 mm (サイズ：6×60)
2.3～6.0 mm (サイズ：6×70)
2.3～6.0 mm (サイズ：6×90)
締結物：0.4～0.8 mm／下地材：0.5～1.6 mm (役物用)

※5mm径は対辺8.0mm、6mm径は対辺9.6mmかW3/8のソケットを必ずご使用ください。

使用上の注意

• ねじ折れ、頭飛び、ねじ込み不足、締め過ぎのないよう適切なトルクで締め付けてください。
• 用途（相手材厚等）に応じた製品をご使用ください。
• クラッチ機構付きの電動ドライバをご使用ください。
• 施工時は安全めがね、安全保護具等を必ずご着用ください。
• ビット、ソケットは製品に応じたものを使用し、定期的に交換してください。
• 鉄紛が錆の原因になることがありますので、施工後は刷毛等で鉄粉を取り除いてください。
• タイトフレーム、二重葺金物等には使用できません。
• 下地材に劣化のある場合、十分に性能が発揮できません。
• 異なる材質の金属同士が接触した状態で施工すると、異種金属接触腐食が発生し、環境により錆が発生する場合があります。
