建築用仕口金物 柱頭、柱脚用

品質性能試験報告書「中柱型」 (PDF)
品質性能試験報告書「隅柱型」 (PDF)
試験結果グラフ1 (png画像)
試験結果グラフ2 (png画像)
試験結果グラフ3 (png画像)

チビクリ2　CK2

柱と横架材を接合する金物です。
従来この箇所には、かど金物・山形プレートなどが使用されてきましたが、これらの金物では使用出来ない、柱と横架材がクロスに交わり側面部がない場所等にも使用することが出来る内使いタイプの金物です。
全幅が30mmとスリムな為、真壁で仕上げる場合にも有効です。
コーナー部分がやわらかいカーブになっているので、容易かつ安心して取り扱いできます。

メーカー: 栗山百蔵

チビクリ2　CK2: 設計価格: 10,800円 / 100個

税込特別価格: 7,128円 / ケース (100個入り)

チビクリ2　CK2　詳細情報

寸法図

取付図

施工例

仕様

材質	JIS G 3302 溶融亜鉛めっき鋼板及び鋼帯SGHC相当
表面処理	JIS G 3302 溶融 Z27
付属品	四角穴付クリ平頭ビス（5×45）：6本（柱用3本・横架材用3本）
承認等	（財）建材試験センター／品質性能試験（08A1255・11A3179）

注意点

取り付けは、必ず専用ビスを使用し決められた本数を打ち込んで下さい。

品質性能試験報告書「床合板対応・中柱型」 (PDF)
品質性能試験報告書「床合板対応・隅柱型」 (PDF)
品質性能試験報告書「枠材対応」 (PDF)
試験結果グラフ1 (png画像)
試験結果グラフ2 (png画像)
試験結果グラフ3 (png画像)

チビクリ2　CK2　合板枠30対応

床合板（30mm）・枠材（30mm）を介しても柱と横架材を接合できる金物です。
従来この箇所には、かど金物・山形プレートなどが使用されてきましたが、これらの金物では使用出来ない、柱と横架材がクロスに交わり側面部がない場所等にも使用することが出来る内使いタイプの金物です。
全幅が30mmとスリムな為、真壁で仕上げる場合にも有効です。
コーナー部分がやわらかいカーブになっているので、容易かつ安心して取り扱いできます。

メーカー: 栗山百蔵

チビクリ2　CK2　合板枠30対応: 設計価格: 14,040円 / 100個

税込特別価格: 9,331円 / ケース (100個入り)

チビクリ2　CK2　合板枠30対応　詳細情報

寸法図

取付図

施工例

仕様

材質	JIS G 3302 溶融亜鉛めっき鋼板及び鋼帯SGHC相当
表面処理	JIS G 3302 溶融 Z27
付属品	四角穴付クリ平頭ビス（5×45）：3本（柱用・金色）四角穴付クリ平頭ビス（5×75）：3本（横架材用・銀色）
承認等	（財）建材試験センター／品質性能試験（08A1816・11A3180・09A3213）

注意点

取り付けは、必ず専用ビスを使用し決められた本数を打ち込んで下さい。

チビクリ　CK

柱と横架材を接合する金物です。
従来この箇所には、長ほぞ差し込み栓打ち・かど金物などが使用されてきましたが、これらの金物では使用出来ない、柱と横架材がクロスに交わり側面部がない場所等にも使用することが出来る内使いタイプの金物です。
コーナー部分がやわらかいカーブになっているので、容易かつ安心して取り扱いできます。

メーカー: 栗山百蔵

チビクリ　CK: 設計価格: 12,960円 / 200個

税込特別価格: 8,294円 / ケース (200個入り)

チビクリ　CK　詳細情報

寸法図

取付図

施工例

仕様

材質	JIS G 3302 溶融亜鉛めっき鋼板及び鋼帯SGHC相当
表面処理	JIS G 3302 溶融 Z27
付属品	四角穴付クリ平頭ビス（5×45）：4本（柱用2本・横架材用2本）

試験結果グラフ (png画像)

注意点

取り付けは、必ず専用ビスを使用し決められた本数を打ち込んで下さい。

品質性能試験報告書「中柱型」 (PDF)
品質性能試験報告書「隅柱型」 (PDF)
試験結果グラフ (png画像)

クリ10スリムコーナー2　K10S2

引き寄せ金物10kNに該当する金物です。
柱と横架材がクロスに交わり側面部がない場所などにも使用することが出来ます。
ビス打ちタイプの為、木材のボルト穴あけ加工が不要です。
全幅が30mmとスリムな為、真壁で仕上げる場合にも有効です。
コーナー部分がやわらかいカーブになっているので、容易かつ安心して取り扱いできます。

メーカー: 栗山百蔵

クリ10スリムコーナー2　K10S2: 設計価格: 15,660円 / 50個

税込特別価格: 8,554円 / ケース (50個入り)

クリ10スリムコーナー2　K10S2　詳細情報

寸法図

取付図

施工例

仕様

材質	ZAM®（MSM-HK400-DA 120又はMSM-CK400-DA 120）
表面処理	Zn-60% Al-3% Mg
付属品	四角穴付クリスパイラルビス（7×65）:4本（柱用・銀色）四角穴付クリ鍋ビス（7×90(S70)）：2本（横架材用・青色）
承認等	（財）建材試験センター／品質性能試験（09A0921）ハウスプラス確認検査（株）／品質性能試験（HP12-KT095）

注意点

取り付けは、必ず専用ビスを使用し決められた本数を打ち込んで下さい。

品質性能試験報告書「床合板対応・中柱型」 (PDF)
品質性能試験報告書「床合板対応・隅柱型」 (PDF)
試験結果グラフ (png画像)

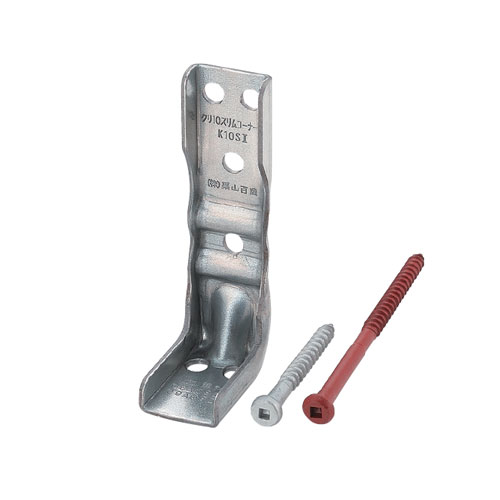

クリ10スリムコーナー2　K10S2　合板

引き寄せ金物10kNに該当する金物です。
柱と横架材がクロスに交わり側面部がない場所などにも使用することが出来ます。
横架材側に専用ビス（7×120）を使用することで、床合板（30mm）を介しても柱と横架材を接合出来る金物です。
全幅が30mmとスリムな為、真壁で仕上げる場合にも有効です。
ビス打ちタイプの為、木材のボルト穴あけ加工が不要です。
コーナー部分がやわらかいカーブになっているので、容易かつ安心して取り扱いできます。

メーカー: 栗山百蔵

クリ10スリムコーナー2　K10S2　合板: 設計価格: 18,360円 / 50個

税込特別価格: 12,442円 / ケース (50個入り)

クリ10スリムコーナー2　K10S2　合板　詳細情報

寸法図

取付図

施工例

仕様

材質	ZAM®（MSM-HK400-DA 120又はMSM-CK400-DA 120）
表面処理	Zn-60% Al-3% Mg
付属品	四角穴付クリスパイラルビス（7×65）:4本（柱用・銀色）四角穴付クリ鍋ビス（7×120）：2本（横架材用・れんが色）
承認等	（財）建材試験センター／品質性能試験（09A0822）ハウスプラス確認検査（株）／品質性能試験（HP12-KT096）

注意点

取り付けは、必ず専用ビスを使用し決められた本数を打ち込んで下さい。

品質性能試験報告書「床合板対応」 (PDF)
試験結果グラフ (png画像)

クリ10コーナー　K10

引き寄せ金物10kNに該当する柱と横架材を接合する金物です。
柱と横架材がクロスに交わり側面部がない場所などにも使用することが出来ます。
床合板（28mm）を介しても柱と横架材を接合出来る金物です。
板厚が1.4mmと薄くエンボス加工を施している為、ビス頭が表に出ず、パネル工法等、金物の厚みを気にせず施工が出来ます。
ビス打ちタイプの為、木材のボルト穴あけ加工が不要です。
コーナー部分がやわらかいカーブになっているので、容易かつ安心して取り扱いできます。

メーカー: 栗山百蔵

クリ10コーナー　K10: 設計価格: 27,000円 / 50個

税込特別価格: 17,820円 / ケース (50個入り)

クリ10コーナー　K10　詳細情報

寸法図

取付図

施工例

仕様

材質	JIS G 3113 SAPH440相当
表面処理	クロメートメッキ（JIS H 8610 2種3級 Ep-Fe/Zn 8/CM2）
付属品	四角穴付皿タピックス（7×90）：9本（柱用4本・横架材用5本）
承認等	（財）建材試験センター／品質性能試験（02A3876）

注意点

取り付けは、必ず専用ビスを使用し決められた本数を打ち込んで下さい。

ビルトプレート

厚みが0.7mmと薄いため、金物の上から面材を貼っても干渉しません。
仮止め用の爪が付いていますので、取り付けやすく確実に施工できます。

メーカー: カナイ

ビルトプレート　43-BP: 設計価格: 119円 / 枚

税込特別価格: 13,250円 / ケース (200枚入り)
86円 / バラ

ビルトプレート詳細情報

寸法図

取付図

施工例

仕様

材質	JIS G 4305　SUS430　0.7t
表面処理	2B材（生地）
耐力	短期基準接合引張耐力 3.9kN
法規制	国土交通省告示第1460号 1項 2号表三（ろ）に該当
承認等	(一財)建材試験センター受付　第04A2122号
付属金物	YA-S45：4本

注意点

専用接合具を必ずご使用ください。

所定の耐力を確保するため、アンカーボルトの設置位置は柱芯より200mm以内としてください（住宅金融支援機構木造住宅工事仕様書に基づく）。

タイシンニート

厚みが0.6mmと薄いため、金物の上から面材を張っても干渉しません。
接合線の刻印と仮止め用の爪が付いていますので、取り付けやすく確実に施工できます。

メーカー: カナイ

タイシンニート　NT-NP　くぎ止め: 設計価格: 194円 / 枚

税込特別価格: 8,250円 / ケース (100枚入り)
5,875円 / バラ

タイシンニート　ST-NP　皿ビス止め: 設計価格: 184円 / 枚

税込特別価格: 141円 / ケース (100枚入り)
134円 / バラ

タイシンニート詳細情報

寸法図

取付図

施工例

仕様

材質	JIS G 4305　SUS430　0.6t
表面処理	2B材（生地）
耐力	ST-NP：短期基準接合引張耐力　6.4kN NT-NP：短期基準接合引張耐力　7.1kN
法規制	国土交通省告示第1460号 1項 2号表三（は）に該当
承認等	ST-NP：ハウスプラス住宅保証(株)　HP02-KT006 NT-NP：ハウスプラス住宅保証(株)　HP04-KT003
付属金物	ST-NP　YA-S45：8本 NT-NP　SN-75：8本

注意点

柱の刻印がある方を柱側に施工してください。

接合線の刻印を柱と横架材の継ぎ目に合わせて止め付けてください。

専用接合具を必ずご使用ください。

所定の耐力を確保するため、アンカーボルトの設置位置は柱芯より200mm以内としてください（住宅金融支援機構木造住宅工事仕様書に基づく）。

K-タイシンニート

スーパーダイマ製で優れた耐食性を有するのでステンレス製品の代替としてご使用いただけます。
ビス孔位置が上下対称になっているので、柱側と横架材側の取付向きを気にせず施工できます。
厚みが0.6mmと薄く、金物の上から面材を張っても干渉しません。
接合線の刻印と仮止め用の爪が付いて、取り付けやすく確実に施工できます。

メーカー: カナイ

K-タイシンニート　ZSD-TN: 設計価格: 151円 / 枚

税込特別価格: 5,000円 / ケース (100枚入り)
110円 / バラ

K-タイシンニート詳細情報

寸法図

取付図

施工例

仕様

材質	スーパーダイマ　t=0.6
耐力	短期基準接合引張耐力　6.7kN
法規制	国土交通省告示第1460号 1項 2号表三（は）に該当
承認等	ハウスプラス住宅保証(株)　HP05-KT025
付属金物	YA-S45：8本

注意点

接合線の刻印を柱と横架材の継ぎ目に合わせて止め付けてください。

専用接合具を必ずご使用ください。

所定の耐力を確保するため、アンカーボルトの設置位置は柱芯より200mm以内としてください（住宅金融支援機構木造住宅工事仕様書に基づく）。

背割れニート

ビスの配置によって、背割れの面にも施工できます。
厚みが0.6mmと薄く、金物の上から面材を張っても干渉しません。
接合線の刻印と仮止め用の爪が付いて、取り付けやすく確実に施工できます。

メーカー: カナイ

背割れニート　SI-NP: 設計価格: 184円 / 枚

税込特別価格: 8,250円 / ケース (100枚入り)
134円 / バラ

背割れニート詳細情報

寸法図

取付図

施工例

仕様

材質	JIS G 4305　SUS304　0.6t
表面処理	2B材（生地）
耐力	短期基準接合引張耐力　5.7kN
法規制	国土交通省告示第1460号 1項 2号表三（は）に該当
承認等	ハウスプラス住宅保証(株)　HP03-KT005
付属金物	YA-S45：8本

注意点

柱の刻印がある方を柱側に施工してください。

接合線の刻印を柱と横架材の継ぎ目に合わせて止め付けてください。

専用接合具を必ずご使用ください。

所定の耐力を確保するため、アンカーボルトの設置位置は柱芯より200mm以内としてください（住宅金融支援機構木造住宅工事仕様書に基づく）。

サプリームプレート

必要ビスの本数が4本と少ないため、施工時間が短縮できます。
スーパーダイマ製で優れた耐食性を有するのでステンレス製品の代替としてご使用いただけます。
ビスの配置により、背割れ材にも施工できます。
厚みが0.6㎜と薄く、合板直張りにおいても金物が干渉することなく施工できます。
接合線の刻印と仮止め用の爪が付いて、取り付けやすく確実に施工できます。

メーカー: カナイ

サプリームプレート　SUP-Z: 設計価格: 167円 / 枚

税込特別価格: 4,500円 / ケース (100枚入り)
123円 / バラ

サプリームプレート詳細情報

寸法図

取付図

施工例

仕様

材質	スーパーダイマ　NSDC570　t=0.6
耐力	短期基準接合引張耐力　6.9kN
法規制	国土交通省告示第1460号 1項 2号表三（は）に該当
承認等	(一財)建材試験センター受付　第09A0618号
付属金物	YA-F45：4本

注意点

柱の刻印がある方を柱側に施工してください。

接合線の刻印を柱と横架材の継ぎ目に合わせて止め付けてください。

専用接合具を必ずご使用ください。

背割り材に使用する際は、基準耐力を5.1kNで設計してください。また、木材に割れが発生する恐れがあるので、事前に下孔を開けてからビスを止め付けてください。

所定の耐力を確保するため、アンカーボルトの設置位置は柱芯より200㎜以内としてください（住宅金融支援機構木造住宅工事仕様書に基づく）。

ニートプレート

プレート面中央に亀甲孔がありますので、木材接合部の面に段差がついてもプレートが面材に馴染みやすく、ビスを止め付けやすくされています。
接合線の刻印と仮止め用の爪が付いて、取り付けやすく確実に施工できます。

メーカー: カナイ

ニートプレート　S-NP: 設計価格: 151円 / 枚

税込特別価格: 5,000円 / ケース (100枚入り)
110円 / バラ

ニートプレート詳細情報

寸法図

取付図

施工例

仕様

材質	JIS G 3302　SGHC または SGCC　2.0t
表面処理	Z27
耐力	短期基準接合引張耐力　5.9kN
法規制	国土交通省告示第1460号 1項 2号表三（は）に該当
承認等	ハウスプラス住宅保証(株)　HP03-KT002
付属金物	YA-S45：8本

注意点

柱の刻印がある方を柱側に施工してください。

接合線の刻印を柱と横架材の継ぎ目に合わせて止め付けてください。

専用接合具を必ずご使用ください。

所定の耐力を確保するため、アンカーボルトの設置位置は柱芯より200mm以内としてください（住宅金融支援機構木造住宅工事仕様書に基づく）。

ニートプレートG（面材仕様）

プレート面中央に亀甲孔がありますので、木材接合部の面に段差がついてもプレートが面材に馴染みやすく、ビスを止め付けやすくされています。
接合線の刻印と仮止め用の爪が付いて、取り付けやすく確実に施工できます。
面材合板9mmまで対応します。

メーカー: カナイ

ニートプレートG（面材仕様）　NP-G: 設計価格: 270円 / 枚

税込特別価格: 12,375円 / ケース (100枚入り)
198円 / バラ

ニートプレートG（面材仕様）詳細情報

寸法図

取付図

施工例

仕様

材質	JIS G 3302　SGHC または SGCC　2.0t
表面処理	Z27
耐力	短期基準接合引張耐力　5.7kN
法規制	国土交通省告示第1460号 1項 2号表三（は）に該当
承認等	(一財)建材試験センター受付　第03A2203号
付属金物	YA-S75：8本

注意点

柱の刻印がある方を柱側に施工してください。

接合線の刻印を柱と横架材の継ぎ目に合わせて止め付けてください。

専用接合具を必ずご使用ください。

所定の耐力を確保するため、アンカーボルトの設置位置は柱芯より200mm以内としてください（住宅金融支援機構木造住宅工事仕様書に基づく）。

S-メインプレート

全長100㎜と小さいため、複数の金物を近接して止め付けても干渉がしにくくなります。
厚みが0.6mmと薄く、金物の上から面材を張っても干渉しません。
ビス孔位置が上下対称になっているので、柱側と横架材側の取付向きを気にせず施工できます。
接合線の刻印と仮止め用の爪が付いて、取り付けやすく確実に施工できます。

メーカー: カナイ

S-メインプレート　MP-SUS: 設計価格: 151円 / 枚

税込特別価格: 4,500円 / ケース (100枚入り)
110円 / バラ

S-メインプレート詳細情報

寸法図

取付図

施工例

仕様

材質	JIS G 4305　SUS430　0.6t
表面処理	2B材（生地）
耐力	短期基準接合引張耐力　5.6kN
法規制	国土交通省告示第1460号 1項 2号表三（は）に該当
承認等	(一財)建材試験センター受付　第12A2633号
付属金物	YA-S45：6本

注意点

接合線の刻印を柱と横架材の継ぎ目に合わせて止め付けてください。

専用接合具を必ずご使用ください。

所定の耐力を確保するため、アンカーボルトの設置位置は柱芯より200mm以内としてください（住宅金融支援機構木造住宅工事仕様書に基づく）

メインプレート標準仕様/面材仕様

スーパーダイマ製で優れた耐食性と引張り強さを合わせ持ちます。
全長100㎜と小さいため、複数の金物を近接して止め付けても干渉がしにくくなります。
厚みが0.6mmと薄く、金物の上から面材を張っても干渉しません。
ビス孔位置が上下対称になっているので、柱側と横架材側の取付向きを気にせず施工できます。
接合線の刻印と仮止め用の爪が付いて、取り付けやすく確実に施工できます。
面材合板9mmまで対応します。（面材仕様）

メーカー: カナイ

メインプレート（標準仕様）　MP-Z: 設計価格: 130円 / 枚

税込特別価格: 4,250円 / ケース (100枚入り)
95円 / バラ

メインプレート（面材仕様）　MP-ZG: 設計価格: 194円 / 枚

税込特別価格: 8,875円 / ケース (100枚入り)
141円 / バラ

メインプレート詳細情報

寸法図

施工例

仕様

材質	スーパーダイマNSDC570 0.6t
耐力	短期基準接合引張耐力　5.2kN
法規制	国土交通省告示第1460号 1項 2号表三（は）に該当
承認等	メインプレート（標準仕様）：(一財)建材試験センター受付　第10A2964号メインプレート（面材仕様）：ハスウプラス確認検査（株）　HP10-KT108
付属金物	メインプレート（標準仕様）：YA-S45：6本メインプレート（面材仕様）：YA-S75：6本

注意点

接合線の刻印を柱と横架材の継ぎ目に合わせて止め付けてください。

専用接合具を必ずご使用ください。

所定の耐力を確保するため、アンカーボルトの設置位置は柱芯より200mm以内としてください（住宅金融支援機構木造住宅工事仕様書に基づく）。
