  • クリカッター KC
    クリカッター KC
  • クリSW付角座金/クリSW付丸座金
    クリSW付角座金/クリSW付丸座金
  • ハイブリッドⅡ 丸座金
    ハイブリッドⅡ 丸座金
  • ハイブリッドⅡ 丸座金 デュアルコート品
    ハイブリッドⅡ 丸座金 デュアルコート品
  • スリーク座付ナットM12×38
    スリーク座付ナットM12×38
  • スリーク座付ナットM12×38 デュアルコート品
    スリーク座付ナットM12×38 デュアルコート品
  • ボアリード座金 M12φ49
    ボアリード座金 M12φ49
  • ギヤ座金 M12φ69
    ギヤ座金 M12φ69
  • インパクト座金
    インパクト座金
  • ハイスプリング角座金
    ハイスプリング角座金
  • ハイスプリング丸座金
    ハイスプリング丸座金
  • バネ付角座金
    バネ付角座金
  • バネ付丸座金
    バネ付丸座金
  • トリニティー丸座金
    トリニティー丸座金
  • 丸座金 4.5×φ45
    丸座金 4.5×φ45
  • トリニティープロテクション座金
    トリニティープロテクション座金
  • ゴム座金 PT-Z
    ゴム座金 PT-Z
  • ギヤ座金 M16-105×80
    ギヤ座金 M16-105×80
  • ハイブリッドⅢ丸座金 M12用
    ハイブリッドⅢ丸座金 M12用
  • ハイブリッドⅢ丸座金 M16用
    ハイブリッドⅢ丸座金 M16用
  • 角根平頭ボルト M12
    角根平頭ボルト M12
  • 15kN(60φ) スパイクザボルト
    15kN(60φ) スパイクザボルト
  • 20kN(68φ) スパイクザボルト
    20kN(68φ) スパイクザボルト
  • 高耐力50 両ねじボルト M16
    高耐力50 両ねじボルト M16
  • 高耐力用角座金 M16
    高耐力用角座金 M16
  • 高耐力用ロングナット M16×50
    高耐力用ロングナット M16×50

クリカッター KC

クリカッター KC
  • 座金とナットを一体化させた金物で、アンカーボルトM12をクリカッター(以下本体)で締め付けることにより仕上げ面をフラットにすることが出来ます。
  • 座金部裏面の突起で木材を切削する為、座掘作業が不要でスピーディーに施工が出来ます。
  • 仕上げ面がフラットになる為、根太レス工法等の場合でも容易に施工出来ます。
  • ビット中央にガイドがある為、本体にセットしやすく、また、ビットの円周上にある6つの凸が本体にぴったりはまる為、施工しやすく、若干斜めになっても外れません。
メーカー
栗山百蔵
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
クリカッター KC
設計価格: 45,360円 / 300個
税込特別価格
25,661円 / ケース (300個入り)
ケース

クリカッター KC 詳細情報

寸法図

クリカッター KC 寸法図

取付図

クリカッター KC 取付図

施工例

クリカッター KC 施工例

施工方法

  1. アンカーボルトは、土台上端より5mm程度下がるように埋め込んでください。
  2. 土台には、ボルト穴Φ16~21mmをあけてください。
  3. 本体をアンカーボルトに3山以上掛けます。
  4. 専用ビット(ソケットサイズ19mm)をインパクトレンチ(締付けトルク294N・m(3,000kgf・cm)を推奨)に取り付け本体にはめ込みます。
  5. インパクトレンチを垂直にし、土台上面がフラットになるまで本体を埋め込みます。
    但し、土台の木やせを考慮して深めに埋め込んでください。

施工上の注意

  • 本体とビットをしっかりかめ合わせてから施工してください。
  • 施工中は、本体に触れないように注意してください。
  • 施工後、本体にねじ山が15mm以上掛かるようにしてください。(取付図参照)

仕様

材質 JIS G 3507 冷間圧造用炭素鋼線材SWRCH相当
表面処理 クロメートメッキ(JIS H 8610 2種3級 Ep-Fe/Zn 8/CM2)
付属品 専用ビット:1個/ケース
承認等 (財)日本住宅・木材技術センター/性能認定金物(認定番号:S45A08-05)

品質性能試験報告書 (PDF)

クリSW付角座金 KW4.5×40/クリSW付丸座金 KW4.5×φ45

クリSW付角座金 KW4.5×40/クリSW付丸座金 KW4.5×φ45
  • M12ボルト・アンカー・羽子板など、どこにでも使用出来ます。
  • スプリングワッシャー付によりナットの締め付けを確認できる座金です。
  • スプリングワッシャーと座金が一体の為、現場での作業性がアップします。
メーカー
栗山百蔵
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
クリSW付角座金 KW4.5×40
設計価格: 21,600円 / 400個
税込特別価格
10,886円 / ケース (400個入り)
ケース
クリSW付丸座金 KW4.5×φ45
設計価格: 24,192円 / 400個
税込特別価格
11,405円 / ケース (400個入り)
ケース

クリSW付角座金 KW4.5×40/クリSW付丸座金 KW4.5×φ45 詳細情報

寸法図

クリSW付角座金 KW4.5×40/クリSW付丸座金 KW4.5×φ45 寸法図

取付図

クリSW付角座金 KW4.5×40/クリSW付丸座金 KW4.5×φ45 取付図

施工例

クリSW付角座金 KW4.5×40/クリSW付丸座金 KW4.5×φ45 施工例

仕様

材質 板:JIS G 3131 熱間圧延軟鋼板及び鋼帯SPHC
バネ座金:JIS G 3506 硬鋼線材SWRH57~77
表面処理 クロメートメッキ(JIS H 8610 2種3級 Ep-Fe/Zn 8/CM2)
付属品 専用ビット:1個/ケース
承認等 (財)日本住宅・木材技術センター/性能認定金物(認定番号:KW4.5×40 S45A06-01、KW4.5×Φ45 S45A06-02)

KW4.5×40 認定書 (PDF)
KW4.5×Φ45 認定書 (PDF)

ハイブリッドⅡ 丸座金

ハイブリッドⅡI 丸座金
ハイブリッドⅡ 丸座金

ハイブリッドⅡ 丸座金 デュアルコート品
ハイブリッドⅡ 丸座金 デュアルコート品
  • 座掘り機能(切り刃)が付いているため、座金の締め付けと共に材を削り、 座金を材にフラットに納めることができます。
  • 座掘りにより生じる木材の断面欠損を最小限に抑えることができます。
  • 引張力を受ける座金としての使用だけでなく、梁に羽子板ボルト等を止めつける際のせん断力を受ける座金としてもご使用いただけます。
メーカー
カナイ
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
ハイブリッドⅡ 丸座金 WHB-245 M12用
設計価格: 184円 / 個
税込特別価格
13,738円 / ケース (200個入り)
139円 / バラ
単位
ハイブリッドⅡ 丸座金 デュアルコート品 WHB-245D M12用
設計価格: 211円 / 個
税込特別価格
29,030円 / ケース (200個入り)
159円 / バラ
単位

ハイブリッドⅡ 丸座金 詳細情報

寸法図

ハイブリッドⅡ 丸座金 寸法図

詳細図面 (PDF)

取付図

ハイブリッドⅡ 丸座金 取付図

施工例

ハイブリッドⅡ 丸座金 施工例

仕様

材質 クロメート:JIS G 3505 SWRM8
デュラルコート:JIS G 3505 SWRM8
表面処理 クロメート:JIS H 8610 Ep-Fe/Zn8/CM2
デュラルコート
承認等 (一財)建材試験センター 第02A0461号

試験成績書 (PDF)

短期許容めり込み耐力 (単位:kN)

べいまつ類 7.7
ひのき類 6.7
すぎ類 5.1

※ 座金のめり込み耐力の算出方法は「国土交通省告示第1024号第1の1のイの規定によるとともに、座面積の算出方法は、公益財団法人日本住宅・木材技術センター発行「木造軸組工法住宅の許容応力度設計(2008 年度版)」による。

注意点

座金の耐力を発揮するため、土台および横架材のボルト孔はφ16.5~φ21を 確保してください。

ナット部分のねじ掛かりは最低15mm以上を確保してください。

アンカーボルトはねじ部が土台上端から飛び出さないよう、設置用治具等を使用して適当な長さで埋め込むようにしてください。

30mm以上の深さの座掘り加工が必要となる場合には、土台の曲げ応力など を十分に検討し施工してください。

施工の際、あらかじめ座金をアンカーボルトに手で3山程度掛けてください。掛かりの少ない場合、ねじ山を破損する恐れがあります。

木材によっては座掘りがしにくい場合もありますので、ご注意ください。

専用の締め付け工具のハイブリッドカプラーをご使用ください。

スリーク座付ナットM12×38

スリーク座付ナットM12×38
スリーク座付ナットM12×38

スリーク座付ナットM12×38 デュアルコート品
スリーク座付ナットM12×38
  • 座掘り機能(切り刃)が付いているため、座金の締め付けと共に材を削り、座金を材にフラットに納めることができます。
  • 専用ビットのギヤビットが付いています(座金50個につき1個同梱)。
  • 座掘りにより生じる木材の断面欠損を最小限に抑えることができます。
  • 引張力を受ける座金としての使用だけでなく、梁に羽子板ボルト等を止めつける際のせん断力を受ける座金としてもご使用いただけます。
  • 専用の締め付け工具のギヤビットが座金に空いている孔(ギヤ形状)を確実につかみ、安定した締め付け作業が行えます。
メーカー
カナイ
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
スリーク座付ナットM12×38 SZN-38
設計価格: 184円 / 個
税込特別価格
13,219円 / ケース (200個入り)
139円 / バラ
単位
スリーク座付ナットM12×38 デュアルコート品 SZN-38D
設計価格: 216円 / 個
税込特別価格
29,549円 / ケース (200個入り)
163円 / バラ
単位

スリーク座付ナットM12×38 詳細情報

寸法図

スリーク座付ナットM12×38 寸法図

詳細図面 (PDF)

取付図

スリーク座付ナットM12×38 取付図

施工例

スリーク座付ナットM12×38 施工例

仕様

材質 JIS G 3505 SWRCH6A 相当
表面処理 クロメート:JIS H 8610 Ep-Fe/Zn8/CM2
デュラルコート
承認等 (一財)建材試験センター 第10A0629号

試験成績書 (PDF)

短期許容めり込み耐力 (単位:kN)

べいまつ類 8.3
ひのき類 7.2
すぎ類 5.5

※ 座金のめり込み耐力の算出方法は「国土交通省告示第1024号第1の1のイの規定によるとともに、座面積の算出方法は、公益財団法人日本住宅・木材技術センター発行「木造軸組工法住宅の許容応力度設計(2008 年度版)」による。

注意点

座金の耐力を発揮する為、土台および横架材のボルト孔はφ18で加工することを推奨いたします。

ナット部分のねじ掛かりは最低15mm以上を確保してください。

アンカーボルトはねじ部が土台上端から飛び出さないよう、設置用治具等を使用して適当な長さで埋め込むようにしてください。

30mm以上の深さの座掘り加工が必要となる場合には、土台の曲げ応力などを十分に検討し施工してください。

施工の際、あらかじめ座金をアンカーボルトに手で3山程度掛けてください。掛かりの少ない場合、ねじ山を破損する恐れがあります。

木材によっては座掘りがしにくい場合もありますので、ご注意ください。

専用の締め付け工具のギヤビットM12用をご使用ください。

関連商品

ボアリード座金 M12φ49

ボアリード座金 M12φ49
  • 直径φ49の座掘り機能(切り刃)が付いた座金です。
  • 座金の締め付けと共に材を削り、座金を材にフラットに納めることができます。
  • 専用の締め付け工具のギヤビットが座金に空いている孔(ギヤ形状)を確実につかみ、安定した締め付け作業が行えます。
  • 基礎における引張力を受ける座金としての用途だけでなく、梁に羽子板ボルトを止めつける際のせん断力を受ける座金としてもご使用いただけます。
  • 座掘りにより生じる木材の断面欠損を最小限に抑えることができます。
  • 専用ビットのギヤビットが付いています( 座金50 個につき1 個同梱)。
メーカー
カナイ
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
ボアリード座金 M12φ49 B-LEADZ-49
設計価格: 184円 / 個
税込特別価格
35,510円 / ケース (200個入り)
408円 / バラ
単位

ボアリード座金 M12φ49 詳細情報

寸法図

ボアリード座金 M12φ49 寸法図

詳細図面 (PDF)

取付図

ボアリード座金 M12φ49 取付図

施工例

ボアリード座金 M12φ49 施工例

仕様

材質 JIS G 3507-2 SWRCH6A 相当
表面処理 JIS H 8610 Ep-Fe/Zn8/CM2
承認等 ( 公財) 日本住宅・木材技術センター 依24-171

短期許容めり込み耐力 (単位:kN)

べいまつ類 10.03
ひのき類 8.69
すぎ類 6.69

※ 座金のめり込み耐力の算出方法は「国土交通省告示第1024号第1の1のイの規定によるとともに、座面積の算出方法は、公益財団法人日本住宅・木材技術センター発行「木造軸組工法住宅の許容応力度設計(2008 年度版)」による。

注意点

座金の耐力を発揮する為、土台および横架材のボルト孔はφ18で加工することを推奨いたします。

ナット部分のねじ掛かりは最低15mm以上を確保してください。

アンカーボルトはねじ部が土台上端から飛び出さないよう、設置用治具等を使用して適当な長さで埋め込むようにしてください。

30mm以上の深さの座掘り加工が必要となる場合には、土台の曲げ応力などを十分に検討し施工してください。

施工の際、あらかじめ座金をアンカーボルトに手で3山程度掛けてください。掛かりの少ない場合、ねじ山を破損する恐れがあります。

木材によっては座掘りがしにくい場合もありますので、ご注意ください。

専用の締め付け工具のギヤビットM12用をご使用ください。

関連商品

ギヤ座金 M12φ69

ギヤ座金 M12φ69
  • Zマークの丸座金RW6.0×68およびM12ナットと同様の用途で使用する座金です。
  • 座金を木材にフラットに納めることができます。
  • 引張力を受ける座金としての用途だけでなく、梁に羽子板ボルトを止めつける際のせん断力を受ける座金としてもご使用いただけます。
  • 専用の締め付け工具のギヤビットM12用が座金に空いている孔(ギヤ形状)を確実につかみ、安定した締め付け作業が行えます。
メーカー
カナイ
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
ギヤ座金 M12φ69 GEARZ-69
設計価格: 378円 / 個
税込特別価格
12,960円 / ケース (50個入り)
286円 / バラ
単位

ギヤ座金 M12φ69 詳細情報

寸法図

ギヤ座金 M12φ69 寸法図

詳細図面 (PDF)

取付図

ギヤ座金 M12φ69 取付図

施工方法

ギヤ座金 M12φ69 施工例

仕様

材質 ギヤ丸座金φ69/JIS G 3131 SPHC
ギヤナットM12φ35/JIS G 3507-2 SWRCH6A 相当
表面処理 JIS H 8610 Ep-Fe/Zn8/CM2
承認等 同等認定(D12M16-02)

試験成績書 (PDF)

短期許容めり込み耐力 (単位:kN)

べいまつ類 21.77
ひのき類 18.87
すぎ類 14.51

※ ※短期許容めり込み耐力は、Zマーク金物の丸座金RW6.0×68と同等。

注意点

予め座掘り加工を行い、ナット座金を施工してください。

座金の耐力を発揮するため、土台および横架材のボルト孔はφ21以下で加工することを推奨いたします。

ナット部分のねじ掛かりは最低15mm以上を確保してください。

アンカーボルトはねじ部が土台上端から飛び出さないよう、設置用治具等を使用して適当な長さで埋め込むようにしてください。

30mm以上の深さの座掘り加工が必要となる場合には、土台の曲げ応力などを十分に検討し施工してください。

施工の際、あらかじめギヤナットをアンカーボルトに手で3山程度掛けてください。掛かりの少ない場合、ねじ山を破損する恐れがあります。

インパクト座金

インパクト座金
  • 渦巻きばねの復元巾は5mm程度と大きいため、4mm程度までの木材の収縮・木やせに対するナットのゆるみを抑えることができます。
  • 渦巻きばねの巻き形状を改良し、施工時のナットの締め付けやすさと安定感を高めます。
  • 座掘り孔径φ60でもご使用いただけます。


渦巻きばねの復元率は約5mmで設計されています。その為、4mm程度の木やせが起こってもばねが戻りナットをしっかり固定します。

メーカー
カナイ
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
インパクト座金 IMP43 M12
設計価格: 194円 / 個
税込特別価格
26,698円 / ケース (200個入り)
146円 / バラ
単位

インパクト座金 詳細情報

寸法図

インパクト座金 寸法図

詳細図面 (PDF)

取付図

インパクト座金 取付図

施工例

インパクト座金 施工例

仕様

材質 JIS G 3131 SPHC 4.5t
表面処理 JIS H 8610 Ep-Fe/Zn8/CM2
承認等 (一財)建材試験センター 第13A3558号

試験成績書 (PDF)

短期許容めり込み耐力 (単位:kN)

べいまつ類 9.6
ひのき類 8.3
すぎ類 6.4

※ 短期許容めり込み耐力は、Zマーク金物の丸座金RW6.0×68と同等。

注意点

  • 座金を止め付ける際は、必ずスプリングワッシャーが付いている方からボルトまたはナットを締め付けてください。
  • ばね効果を損なう恐れがありますので過剰に締め付けないでください。
  • ハイスプリング角座金 / ハイスプリング丸座金

    ハイスプリング角座金
    ハイスプリング丸座金
    • スプリングワッシャーの周囲に立ち上がり加工があるため、ナットの締め付けによりスプリングワッシャーが広がってしまうことがありません。
    • 一般的なスプリングワッシャーに比べバネの高さが高いため復元力が大きく、木やせが原因のナットのゆるみを3mm程解消することができます。
    • スプリングワッシャーと一体であるため、施工がスムーズです。
    • スプリングワッシャーによりボルトが完全に締め付けられているかを確認できます。
    メーカー
    カナイ
    この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
    ハイスプリング角座金 HS40
    設計価格: 58円 / 個
    税込特別価格
    7,932円 / ケース (400個入り)
    44円 / バラ
    単位
    ハイスプリング丸座金 HS45
    設計価格: 63円 / 個
    税込特別価格
    9,124円 / ケース (400個入り)
    48円 / バラ
    単位

    ハイスプリング角座金 / ハイスプリング丸座金 詳細情報

    寸法図

    ハイスプリング角座金 寸法図
    ハイスプリング丸座金 寸法図

    詳細図面 (PDF)

    取付図

    ハイスプリング角座金 / ハイスプリング丸座金 取付図

    施工例

    ハイスプリング角座金 / ハイスプリング丸座金 施工例

    仕様

    材質 JIS G 3131 SPHC 3.2t
    表面処理 JIS H 8625 Ep-Fe/Zn8/CM2
    承認等 ハイスプリング角座金:ハウスプラス住宅保証(株) HP08-KT003
    ハイスプリング丸座金:ハウスプラス住宅保証(株) HP08-KT004

    試験成績書 (PDF)

    短期許容めり込み耐力 (単位:kN)

    樹種 ハイスプリング角座金 ハイスプリング丸座金
    べいまつ類 9.6 9.5
    ひのき類 8.3 8.2
    すぎ類 6.4 6.3

    ※ 座金のめり込み耐力の算出方法は「国土交通省告示第1024号第1の1のイの規定によるとともに、座面積の算出方法は、公益財団法人日本住宅・木材技術センター発行「木造軸組工法住宅の許容応力度設計(2008 年度版)」による。

    注意点

    座金を止め付ける際は、必ずスプリングワッシャーが付いている方からボルトまたはナットを締め付けてください。

    ばね効果を損なう恐れがありますので過剰に締め付けないでください。

    バネ付角座金 / バネ付丸座金

    バネ付角座金
    バネ付丸座金
    • スプリングワッシャーによりナットの締め付け状態を確認することができます。
    • スプリングワッシャーは、爪カシメによる止め付けですので破断や変形のおそれがありません。
    メーカー
    カナイ
    この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
    バネ付角座金 KW M12
    設計価格: 56円 / 個
    税込特別価格
    9,124円 / ケース (400個入り)
    43円 / バラ
    単位

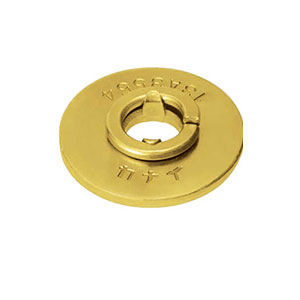

    バネ付丸座金 OW M12
    設計価格: 63円 / 個
    税込特別価格
    10,368円 / ケース (400個入り)
    45円 / バラ
    単位

    バネ付角座金 / バネ付丸座金 詳細情報

    寸法図

    バネ付角座金 寸法図
    バネ付丸座金 寸法図

    詳細図面 (PDF)

    取付図

    バネ付角座金 / バネ付丸座金 取付図

    施工例

    バネ付角座金 施工例
    バネ付丸座金 施工例

    仕様

    材質 JIS G 3131 SPHC 4.5t
    表面処理 JIS H 8625 Ep-Fe/Zn8/CM2
    承認等 バネ付角座金:(一財)建材試験センター 第13A3553号
    バネ付丸座金:(一財)建材試験センター 第13A3554号

    試験成績書 (PDF)

    短期許容めり込み耐力 (単位:kN)

    樹種 バネ付角座金 バネ付丸座金
    べいまつ類 9.6 9.5
    ひのき類 8.3 8.2
    すぎ類 6.4 6.3

    ※ 座金のめり込み耐力の算出方法は「国土交通省告示第1024号第1の1のイの定によるとともに、座面積の算出方法は、公益財団法人日本住宅・木材技術センター発行「木造軸組工法住宅の許容応力度設計(2008 年度版)」による。

    注意点

    木やせ対応の座金はインパクト座金、トリニティープロテクション座金等を推奨いたします。

    座金を止め付ける際は、必ずスプリングワッシャーが付いている方からボルトまたはナットを締め付けてください。

    ばね効果を損なう恐れがありますので過剰に締め付けないでください。

    トリニティー丸座金

    トリニティー丸座金
    • 六角ナットはカシメの先端までねじが切削してあり、簡単にボルトがくいつきます。
    • 座金に付いているスプリングワッシャーにより、ボルトが完全に締め付けられているかを確認でき、施工もスムーズです。
    メーカー
    カナイ
    この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
    トリニティー丸座金 TOW M12
    設計価格: 211円 / 個
    税込特別価格
    21,254円 / ケース (200個入り)
    159円 / バラ
    単位

    トリニティー丸座金 詳細情報

    寸法図

    トリニティー丸座金 寸法図

    詳細図面 (PDF)

    取付図

    トリニティー丸座金 取付図

    施工例

    トリニティー丸座金 施工例

    仕様

    材質 JIS G 3131 SPHC 4.5t
    表面処理 JIS H 8625 Ep-Fe/Zn8/CM2
    承認等 (一財)建材試験センター 第13A3555号

    試験成績書 (PDF)

    短期許容めり込み耐力 (単位:kN)

    べいまつ類 9.5
    ひのき類 8.2
    すぎ類 6.3

    ※ 座金のめり込み耐力の算出方法は「国土交通省告示第1024号第1の1のイの規定によるとともに、座面積の算出方法は、公益財団法人日本住宅・木材技術センター発行「木造軸組工法住宅の許容応力度設計(2008 年度版)」による。

    注意点

    ボルトのねじ部が必ず六角ナットの頭部に掛かるように、あらかじめボルトの長さを決めてからご使用ください。

    丸座金 4.5×φ45

    丸座金 4.5×φ45
    • 角座金40角に対して座掘り孔の加工が小径ですみます。(例)角座金40角:φ60程度の座掘り
    メーカー
    カナイ
    この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
    丸座金 4.5×φ45 M12
    設計価格: 54円 / 個
    税込特別価格
    7,309円 / ケース (400個入り)
    41円 / バラ
    単位

    丸座金 4.5×φ45 詳細情報

    寸法図

    丸座金 4.5×φ45 寸法図

    詳細図面 (PDF)

    取付図

    丸座金 4.5×φ45 取付図

    仕様

    材質 JIS G 3131 SPHC 4.5t
    表面処理 JIS H 8610 Ep-Fe/Zn8/CM2
    承認等 同等認定(D12F07-01)

    試験成績書 (PDF)

    短期許容めり込み耐力 (単位:kN)

    べいまつ類 9.5
    ひのき類 8.2
    すぎ類 6.3

    ※ 座金のめり込み耐力の算出方法は「国土交通省告示第1024号第1の1のイの規定によるとともに、座面積の算出方法は、公益財団法人日本住宅・木材技術センター発行「木造軸組工法住宅の許容応力度設計(2008 年度版)」による。

    トリニティープロテクション座金

    トリニティープロテクション座金
    • 木やせから生じるゆるみを抑える座金です。
    • 筒状ナットの内部にまでねじがありますので、ボルトの締め付けが容易です。
    • 免震ゴムメーカーの弾性ゴムを使用していますので、長期間のご使用にも十分効果を持続します。
    • 過剰な締め付けがないように、ゴムワッシャーが50%(5.5mm)収縮すると上側と下側の座金が接触するセーフティーガードを設けています。
      ゴムワッシャーの特性
      • 耐久性に優れた特殊ゴム
      • 防蟻材、防腐材に強い
      • 耐寒性・耐熱性に強く
      • -30℃~100℃でも使用可能
    メーカー
    カナイ
    この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
    トリニティープロテクション座金 TPW45 M12
    設計価格: 227円 / 個
    税込特別価格
    31,104円 / ケース (200個入り)
    171円 / バラ
    単位

    トリニティープロテクション座金 詳細情報

    寸法図

    トリニティープロテクション座金 寸法図

    詳細図面 (PDF)

    取付図

    トリニティープロテクション座金 取付図

    施工例

    トリニティープロテクション座金 施工例

    仕様

    材質 JIS G 3131 SPHC 2.3t 弾性ゴム
    表面処理 JIS H 8625 Ep-Fe/Zn8/CM2
    承認等 (一財)建材試験センター 第13A3556 号

    試験成績書 (PDF)

    短期許容めり込み耐力 (単位:kN)

    べいまつ類 9.5
    ひのき類 8.2
    すぎ類 6.3

    ※ 座金のめり込み耐力の算出方法は「国土交通省告示第1024号第1の1のイの規定によるとともに、座面積の算出方法は、公益財団法人日本住宅・木材技術センター発行「木造軸組工法住宅の許容応力度設計(2008 年度版)」による。

    注意点

    インパクトレンチ等の電動工具で締め付けの際は、あらかじめ筒状ナットをボ ルトのねじ部に手で掛けてから締め付けてください。

    座金の形状が変わってしまうほど、過剰に締め付けないでください。

    ゴムワッシャーに接触した木材の表面がゴムワッシャー中のオイル分によって変色することがあります。

    ゴム座金 PT-Z

    ゴム座金 PT-Z
    • 木やせから生じるゆるみを抑える座金です。
    • 免震ゴムメーカーの弾性ゴムを使用していますので、長期間のご使用にも十分効果を持続します。
    • 過剰な締め付けがないように、ゴムワッシャーが50%(5.5mm)収縮すると上側と下側の座金が接触するセーフティーガードを設けています。
      ゴムワッシャーの特性
      • 耐久性に優れた特殊ゴム
      • 防蟻材、防腐材に強い
      • 耐寒性・耐熱性に強く
      • -30℃~100℃でも使用可能
    メーカー
    カナイ
    この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
    ゴム座金 PT-Z M12
    設計価格: 189円 / 個
    税込特別価格
    19,829円 / ケース (200個入り)
    143円 / バラ
    単位

    ゴム座金 PT-Z 詳細情報

    寸法図

    ゴム座金 PT-Z 寸法図

    詳細図面 (PDF)

    取付図

    ゴム座金 PT-Z 取付図

    施工例

    ゴム座金 PT-Z 施工例

    仕様

    材質 ZAM 2.3t 弾性ゴム
    承認等 ハウスプラス住宅保証(株) HP05-KT018

    試験成績書 (PDF)

    短期許容めり込み耐力 (単位:kN)

    べいまつ類 9.5
    ひのき類 8.2
    すぎ類 6.3

    ※ 座金のめり込み耐力の算出方法は「国土交通省告示第1024号第1の1のイの規定によるとともに、座面積の算出方法は、公益財団法人日本住宅・木材技術センター発行「木造軸組工法住宅の許容応力度設計(2008 年度版)」による。

    注意点

    座金の形状が変わってしまうほど、過剰に締め付けないでください。

    ゴムワッシャーに接触した木材の表面がゴムワッシャー中のオイル分によって変色することがあります。

    ギヤ座金 M16-105×80

    ギヤ座金 M16-105×80
    • Zマークの角座金W9.0× 80およびM16ナットと同様の用途で使用する座金です。
    • 専用の締め付け工具のギヤビットM16・M12兼用が座金に空いている孔(ギヤ形状)を確実につかみ、安定した締め付け作業が行えます。
    • 座金を横架材内で納めての施工も可能です。
    メーカー
    カナイ
    この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
    ギヤ座金 M16-105×80 GEARZ-10580 M16用
    設計価格: 1,188円 / 個
    税込特別価格
    16,252円 / ケース (20個入り)
    898円 / バラ
    単位

    ギヤ座金 M16-105×80 詳細情報

    寸法図

    ギヤ座金 M16-105×80 寸法図

    詳細図面 (PDF)

    取付図

    ギヤ座金 M16-105×80 取付図

    施工例

    ギヤ座金 M16-105×80 施工例

    仕様

    材質 ギヤ角座金105×80:JIS G 3101 相当
    ギヤナットM16φ35:JIS G 3507-2 SWRCH6A 相当
    表面処理 JIS H 8610 Ep-Fe/Zn8/CM2
    承認等 同等認定(D12M16-03)

    試験成績書 (PDF)

    短期許容めり込み耐力 (単位:kN)

    べいまつ類 38.4
    ひのき類 33.28
    すぎ類 25.43

    ※ 短期許容めり込み耐力は、Zマーク金物の角座金W9.0×80と同等。

    注意点

    座金の耐力を発揮するため、土台および横架材のボルト孔はφ24以下で加工することを推奨いたします。

    ナット部分のねじ掛かりは最低20mm以上を確保してください。

    座金の向きは、土台・横架材の幅方向に対し座金長手方向(105mm)を合せてください。

    座金が土台上端を越えない納まりにする場合、座金幅で深さ15mm程度欠込み後にギヤ角座金105×80をセットし、その上からギヤナットM16φ35で止め付けてください。

    施工の際、あらかじめギヤナットM16φ35をアンカーボルトに手で3山程度掛けてください。掛かりの少ない場合、ねじ山を破損する恐れがあります。

    専用の締め付け工具のギヤビットM16・M12兼用(別売品)をご使用くださ い。

    ハイブリッドⅢ丸座金 M12用 / M16用

    ハイブリッドⅢ丸座金 M12用
    M12用

    ハイブリッドⅢ丸座金 M16用
    M16用
    • アンカーボルトを土台と固定し、ホールダウン金物とのジョイントに使用します。
    • 座掘り機能(切り刃)が付いているため、座金の締め付けと共に材を削ります。
    • 不要な座掘りによる木材の断面欠損を抑制します。
    • 内六角ソケットを使用することにより締め付け時間の短縮が図れます。
    メーカー
    カナイ
    この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
    ハイブリッドⅢ丸座金 M12用 WHB-23
    設計価格: 259円 / 個
    税込特別価格
    35,510円 / ケース (200個入り)
    196円 / バラ
    単位
    ハイブリッドⅢ丸座金 M16用 WHB-63
    設計価格: 302円 / 個
    税込特別価格
    20,736円 / ケース (100個入り)
    228円 / バラ
    単位

    ハイブリッドⅢ丸座金 M12用 / M16用 詳細情報

    寸法図

    ハイブリッドⅢ丸座金 M12用 / M16用 寸法図

    詳細図面 (PDF)

    取付図

    ハイブリッドⅢ丸座金 M12用 / M16用 取付図

    仕様

    材質 JIS G 3505 SWRM8
    表面処理 JIS H 8625 Ep-Fe/Zn8/CM2
    承認等 (一財)建材試験センター
    M12用:工試第S-特14117号 M16用:工試第S-特13166号

    試験成績書 (PDF)

    短期許容めり込み耐力 (単位:kN)

    樹種 M12用 M16用
    べいまつ類 8.3 7.2
    ひのき類 7.2 6.2
    すぎ類 5.5 4.8

    ※ 座金のめり込み耐力の算出方法は「国土交通省告示第1024号第1の1のイの規定によるとともに、座面積の算出方法は、公益財団法人日本住宅・木材技術センター発行「木造軸組工法住宅の許容応力度設計(2008 年度版)」による。

    注意点

    ナット部分のねじ掛かりは最低15mm以上を確保してください。

    アンカーボルトはねじ部が土台上端から飛び出さないよう、設置用治具等を使用して適当な長さで埋め込むようにしてください。

    角根平頭ボルト M12

    角根平頭ボルト M12
    メーカー
    カナイ
    この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
    KB-65
    設計価格: 67円 / 本
    税込特別価格
    4,666円 / ケース (100本入り)
    52円 / バラ
    KB-103
    設計価格: 71円 / 本
    税込特別価格
    4,925円 / ケース (100本入り)
    54円 / バラ
    KB-130
    設計価格: 81円 / 本
    税込特別価格
    5,573円 / ケース (100本入り)
    61円 / バラ
    KB-145
    設計価格: 86円 / 本
    税込特別価格
    5,962円 / ケース (100本入り)
    65円 / バラ
    単位

    角根平頭ボルト M12 詳細情報

    寸法図

    角根平頭ボルト M12 寸法図

    詳細図面 (PDF)

    仕様

    材質 JIS B 1180(六角ボルト)に規定する機械的性質の強度区注意点分4.6に適合する炭素鋼
    表面処理 JIS H 8625 Ep-Fe/Zn8/CM2
    付属金物 M12ナット:1個

    試験成績書 (PDF)

    注意点

    ワンレンチⅠ羽子板ボルトにご使用ください。

    15kN(60φ) スパイクザボルト

    15kN(60φ) スパイクザボルト
    • ホールダウン金物を片引きする際に使用する座金付きボルトです。
    • 座金に付いているピン状の突起がナット締め付けの際の共回りを防止します。
    • 座金の外径は耐力に応じて設計されています。
    • 溶接を使わずプレス加工による一体成型のため、品質・強度が安定しています。
    メーカー
    カナイ
    この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
    SPK15-360 L=360
    設計価格: 864円 / 本
    税込特別価格
    10,161円 / ケース (20本入り)
    653円 / バラ
    SPK15-450 L=450
    設計価格: 972円 / 本
    税込特別価格
    11,431円 / ケース (20本入り)
    735円 / バラ
    SPK15-540 L=540
    設計価格: 1,080円 / 本
    税込特別価格
    6,350円 / ケース (10本入り)
    816円 / バラ
    単位

    15kN(60φ) スパイクザボルト 詳細情報

    寸法図

    15kN(60φ) スパイクザボルト 寸法図

    詳細図面 (PDF)

    取付図

    15kN(60φ) スパイクザボルト 取付図

    施工例

    15kN(60φ) スパイクザボルト 施工例

    仕様

    材質 JIS G 3101 相当
    表面処理 JIS H 8610 及び JIS H 8625 Ep-Fe/Zn8/CM2
    承認等 (一財)建材試験センター 第10A4561号
    付属金物 M16ナット:1個

    試験成績書 (PDF)

    短期許容めり込み耐力 (単位:kN)

    べいまつ類 15.7
    ひのき類 13.6
    すぎ類 10.5

    ※ 座金のめり込み耐力の算出方法は「国土交通省告示第1024号第1の1のイの規定によるとともに、座面積の算出方法は、公益財団法人日本住宅・木材技術センター発行「木造軸組工法住宅の許容応力度設計(2008 年度版)」による。

    注意点

    設計耐力値は樹種をべいまつ類とした場合の計算値となりますので、予め樹種を確認ください。

    基礎直結及び20kN以上での使用はお控えください。

    座掘りをする際の座掘径はφ60、深さ6㎜程度を目安としてください。

    ボルトは梁成を考慮した長さをお選びください。

    20kN(68φ) スパイクザボルト

    20kN(68φ) スパイクザボルト
    • ホールダウン金物を片引きする際に使用する座金付きボルトです。
    • 座金に付いているピン状の突起がナット締め付けの際の共回りを防止します。
    • 座金の外径は耐力に応じて設計されています。
    • 溶接を使わずプレス加工による一体成型のため、品質・強度が安定しています。
    メーカー
    カナイ
    この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
    SPK20-360 L=360
    設計価格: 1,080円 / 本
    税込特別価格
    14,774円 / ケース (20本入り)
    816円 / バラ
    SPK20-450 L=450
    設計価格: 1,188円 / 本
    税込特別価格
    16,252円 / ケース (20本入り)
    898円 / バラ
    SPK20-540 L=540
    設計価格: 1,296円 / 本
    税込特別価格
    17,729円 / ケース (20本入り)
    980円 / バラ
    単位

    20kN(68φ) スパイクザボルト 詳細情報

    寸法図

    20kN(68φ) スパイクザボルト 寸法図

    詳細図面 (PDF)

    取付図

    20kN(68φ) スパイクザボルト 取付図

    施工例

    20kN(68φ) スパイクザボルト 施工例

    仕様

    材質 JIS G 3101 相当
    表面処理 JIS H 8610 及び JIS H 8625 Ep-Fe/Zn8/CM2
    承認等 (株)住宅構造研究所
    付属金物 M16ナット:1個

    試験成績書 (PDF)

    短期許容めり込み耐力 (単位:kN)

    べいまつ類 20.5
    ひのき類 17.8
    すぎ類 13.7

    ※ 座金のめり込み耐力の算出方法は「国土交通省告示第1024号第1の1のイの規定によるとともに、座面積の算出方法は、公益財団法人日本住宅・木材技術センター発行「木造軸組工法住宅の許容応力度設計(2008 年度版)」による。

    注意点

    設計耐力値は樹種をべいまつ類とした場合の計算値となりますので、予め樹種を確認ください。

    基礎直結及び25kN以上での使用はお控えください。

    座掘りをする際の座掘径はφ70、深さ6㎜程度を目安としてください。

    ボルトは梁成を考慮した長さをお選びください。

    高耐力50 両ねじボルト M16

    高耐力50 両ねじボルト M16
    • 高耐力のホールダウン金物に対応した両ねじボルトです。
    メーカー
    カナイ
    この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
    SDRB-690 L=690
    設計価格: 2,052円 / 本
    税込特別価格
    14,036円 / ケース (10本入り)
    1,551円 / バラ
    SDRB-860 L=860
    設計価格: 2,376円 / 本
    税込特別価格
    16,252円 / ケース (10本入り)
    1,796円 / バラ
    SDRB-890 L=890
    設計価格: 2,484円 / 本
    税込特別価格
    16,991円 / ケース (10本入り)
    1,878円 / バラ
    SDRB-960 L=960
    設計価格: 2,808円 / 本
    税込特別価格
    19,207円 / ケース (10本入り)
    2,123円 / バラ
    SDRB-1200 L=1200
    設計価格: 3,672円 / 本
    税込特別価格
    25,116円 / ケース (10本入り)
    2,776円 / バラ
    単位

    高耐力50 両ねじボルト M16 詳細情報

    寸法図

    高耐力50 両ねじボルト M16 寸法図

    詳細図面 (PDF)

    取付図

    高耐力50 両ねじボルト M16 取付図

    施工例

    高耐力50 両ねじボルト M16 施工例

    仕様

    材質 高耐力両ねじボルトM16:JIS B 1180(六角ボルト)に規定する機械的性質の強度区分6.8に適合する炭素鋼
    表面処理 デュラルコート
    付属金物 強度区分6TのM16ナット:2個

    注意点

    高耐力のため、めり込み応力の他、横架材の曲げ応力の検討実施を推奨いたします。

    ホールダウン金物を基礎へ直結する際は、高耐力50フィストアンカーボルトM16をお選びください。

    ボルトは梁成を考慮した長さをお選びください。

    高耐力用角座金 M16

    高耐力用角座金 M16
    • 高耐力のホールダウン金物を片引きする際に高耐力50両ねじボルトM16と座金を併せて使用します。
    • 座金のボルト孔が偏芯しているので柱の干渉にも対応しています。(高耐力用角座金M16×88×95のみ)
    • 座金の短辺は88mmなので、2×4材にも使用可能です。
    • 防錆処理は人と環境に優しい「デュラルコート」(ノンクロム)を使用しています。
    メーカー
    カナイ
    この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
    SDZ-8895 M16×88×95
    設計価格: 3,780円 / 個
    税込特別価格
    1,452円 / 個
    SDZ-88105 M16×88×150
    設計価格: 4,104円 / 個
    税込特別価格
    1,576円 / 個
    単位

    高耐力用角座金 M16 詳細情報

    寸法図

    高耐力用角座金 M16 寸法図

    詳細図面 (PDF)

    仕様

    材質 M16×88×95:JIS G 3131 SPHC 又は JIS G 3141 SPCC 12t
    M16×88×150:JIS G 3106 SM490C 16t
    表面処理 デュラルコート
    付属金物 高耐力50両ねじボルトM16 強度区分6TのM16ナット:2個

    短期許容めり込み耐力 (単位:kN)

    樹種 M16×88×95 M16×88×150
    べいまつ類 50.1 79.2
    ひのき類 43.4 68.6
    すぎ類 33.4 52.8

    ※ 座金のめり込み耐力の算出方法は「国土交通省告示第1024号第1の1のイの規定によるとともに、座面積の算出方法は、公益財団法人日本住宅・木材技術センター発行「木造軸組工法住宅の許容応力度設計(2008 年度版)」による。

    注意点

    高耐力のため、めり込み応力の他、横架材の曲げ応力の検討実施を推奨いた します。

    ホールダウン金物を基礎へ直結する際は、高耐力50フィストアンカーボルトM16をお選びください。

    ボルトは梁成を考慮した長さをお選びください。

    高耐力用ロングナット M16×50

    高耐力用ロングナット M16×50
    メーカー
    カナイ
    この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
    SDZ-8895 M16×88×95
    設計価格: 1,620円 / 個
    税込特別価格
    778円 / 個

    高耐力用ロングナット M16×50 詳細情報

    寸法図

    高耐力用ロングナット M16×50 寸法図

    詳細図面 (PDF)

    仕様

    材質 S45C H
    表面処理 デュラルコート

    注意点

    高耐力専用の金物にご使用ください。

    ねじの掛かりは20mm程度確保できるように調整してください。

    このエントリーをはてなブックマークに追加

    ご案内

    お買い物案内

    ダウンロード

    ヘルプ

    Q & A

    お電話・FAXによるお問合せ・ご注文も受け付けております。 見積書・領収書・請求書OK! 各種クレジットカードOK! コンビニ支払いOK! 代引きOK!
