太陽光架台金具 D-SWAT 重ね式折版屋根対応金具

「重ね式折版」とは、折った屋根材(折版)に剣先ボルトを貫通させ、ナットで締め付ける構造の屋根です。折版の屋根では最もよく見られるものです。

重ね式折板屋根に対応するD-SWAT架台金具は次のものです。

重ね式折版屋根での設置基準をご確認ください。

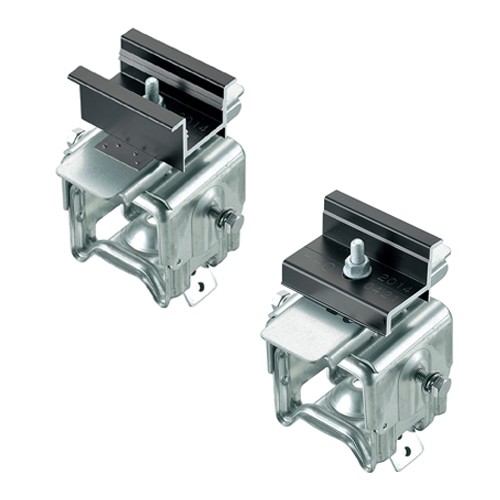

D-SWAT 重ね式 88折版

D-SWAT 重ね式88折版
【適合屋根】重ね式 88折版屋根
  • 材質: 高耐食鋼板

押え金具は設置する太陽光パネルの厚みや形状と合わせる必要があります。(詳細

  • 押え金具:標準タイプ H31
    DS-88SP-C-H31(中間用)、DS-88SP-T-H31(端部用)
  • 押え金具:標準タイプ H35
    DS-88SP-C-H35(中間用)、DS-88SP-T-H35(端部用)
  • 押え金具:標準タイプ H40
    DS-88SP-C-H40(中間用)、DS-88SP-T-H40(端部用)
  • 押え金具:標準タイプ H45
    DS-88SP-C-H45(中間用)、DS-88SP-T-H45(端部用)
  • 押え金具:標準タイプ H50
    DS-88SP-C-H50(中間用)、DS-88SP-T-H50(端部用)
  • 押え金具:HITタイプ
    DS-88SP-C-HIT(中間用)、DS-88SP-T-HIT(端部用)
  • 押え金具:MDタイプ
    DS-88SP-C-MD(中間用)、DS-88SP-T-MD(端部用)
メーカー
スワロー工業
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い
税込特別価格
オープン価格

1個からご購入いただけます。
価格のお問い合わせ、購入のお申込みは
電話:0120-10-5548 FAX:0875-25-5702
(営業時間:月曜~金曜 午前8:30~午後5:30、土曜 午前8:30~午後2:00)

※KSG D-LOCKナットM8とラスパートルーフボルト(R-8)は別売りになります。

お見積りのご依頼の際は以下の情報をご提供ください。

  • モジュールのメーカー/型番
  • 設置地域(都道府県市町村)
  • 屋根の種類
  • 屋根勾配
  • パネル配置図
  • 工法(直付け/ラック/傾斜)
部材組立図
中間部 端部
D-SWAT 重ね式88折版中間部組立図
クリックで拡大
D-SWAT 重ね式88折版端部組立図
クリックで拡大

パネル押え部分の予備部材は「予備セットC」です。

必要オプション部材
D-LOCKナット ルーフボルト(R-8)
D-SWAT 重ね式折版用のオプション品 D-Lockナット
クリックで拡大
D-SWAT 重ね式折版用のオプション品 ルーフボルト
クリックで拡大

剣先ボルトがない位置に金具を取り付ける場合に必要となります。

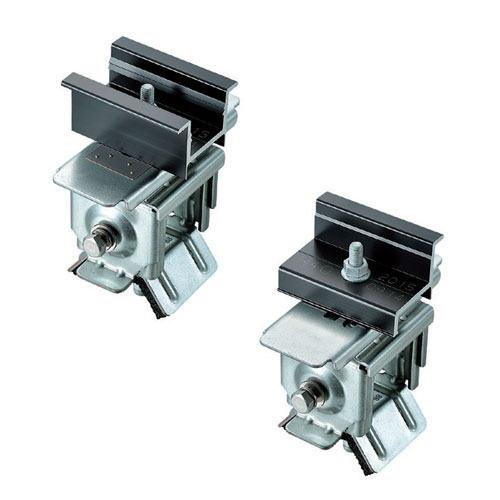

D-SWAT ボルト一体型 88折版

D-SWAT ボルト一体型88折版
【適合屋根】重ね式 88折版屋根
  • 材質: 高耐食鋼板

押え金具は設置する太陽光パネルの厚みや形状と合わせる必要があります。(詳細

  • 押え金具:標準タイプ H31
    DS-B88SP-C-H31(中間用)、DS-B88SP-T-H31(端部用)
  • 押え金具:標準タイプ H35
    DS-B88SP-C-H35(中間用)、DS-B88SP-T-H35(端部用)
  • 押え金具:標準タイプ H40
    DS-B88SP-C-H40(中間用)、DS-B88SP-T-H40(端部用)
  • 押え金具:標準タイプ H45
    DS-B88SP-C-H45(中間用)、DS-B88SP-T-H45(端部用)
  • 押え金具:標準タイプ H50
    DS-B88SP-C-H50(中間用)、DS-B88SP-T-H50(端部用)
  • 押え金具:HITタイプ
    DS-B88SP-C-HIT(中間用)、DS-B88SP-T-HIT(端部用)
  • 押え金具:MDタイプ
    DS-B88SP-C-MD(中間用)、DS-B88SP-T-MD(端部用)
メーカー
スワロー工業
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い
税込特別価格
オープン価格

1個からご購入いただけます。
価格のお問い合わせ、購入のお申込みは
電話:0120-10-5548 FAX:0875-25-5702
(営業時間:月曜~金曜 午前8:30~午後5:30、土曜 午前8:30~午後2:00)

お見積りのご依頼の際は以下の情報をご提供ください。

  • モジュールのメーカー/型番
  • 設置地域(都道府県市町村)
  • 屋根の種類
  • 屋根勾配
  • パネル配置図
  • 工法(直付け/ラック/傾斜)
部材組立図
中間部 端部
D-SWAT ボルト一体型88折版中間部組立図
クリックで拡大
D-SWAT ボルト一体型88折版端部組立図
クリックで拡大

パネル押え部分の予備部材は「予備セットB」です。

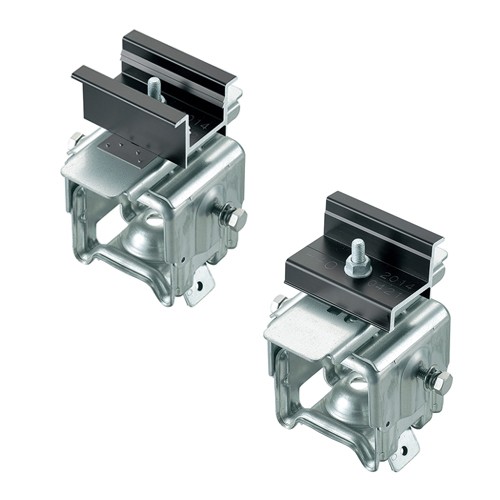

D-SWAT 重ね式 150折版

D-SWAT 重ね式150折版
【適合屋根】重ね式 150折版屋根
  • 材質: 高耐食鋼板

押え金具は設置する太陽光パネルの厚みや形状と合わせる必要があります。(詳細

  • 押え金具:標準タイプ H31
    DS-150SP-C-H31(中間用)、DS-150SP-T-H31(端部用)
  • 押え金具:標準タイプ H35
    DS-150SP-C-H35(中間用)、DS-150SP-T-H35(端部用)
  • 押え金具:標準タイプ H40
    DS-150SP-C-H40(中間用)、DS-150SP-T-H40(端部用)
  • 押え金具:標準タイプ H45
    DS-150SP-C-H45(中間用)、DS-150SP-T-H45(端部用)
  • 押え金具:標準タイプ H50
    DS-150SP-C-H50(中間用)、DS-150SP-T-H50(端部用)
  • 押え金具:HITタイプ
    DS-150SP-C-HIT(中間用)、DS-150SP-T-HIT(端部用)
  • 押え金具:MDタイプ
    DS-150SP-C-MD(中間用)、DS-150SP-T-MD(端部用)
メーカー
スワロー工業
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い
税込特別価格
オープン価格

1個からご購入いただけます。
価格のお問い合わせ、購入のお申込みは
電話:0120-10-5548 FAX:0875-25-5702
(営業時間:月曜~金曜 午前8:30~午後5:30、土曜 午前8:30~午後2:00)

※KSG D-LOCKナットM8とラスパートルーフボルト(R-8)は別売りになります。

お見積りのご依頼の際は以下の情報をご提供ください。

  • モジュールのメーカー/型番
  • 設置地域(都道府県市町村)
  • 屋根の種類
  • 屋根勾配
  • パネル配置図
  • 工法(直付け/ラック/傾斜)
部材組立図
中間部 端部
D-SWAT 重ね式150折版中間部組立図
クリックで拡大
D-SWAT 重ね式150折版端部組立図
クリックで拡大

パネル押え部分の予備部材は「予備セットC」です。

必要オプション部材
D-LOCKナット ルーフボルト (R-8)
D-SWAT 重ね式折版用のオプション品 D-Lockナット
クリックで拡大
D-SWAT 重ね式折版用のオプション品 ルーフボルト
クリックで拡大

剣先ボルトがない位置に金具を取り付ける場合に必要となります。

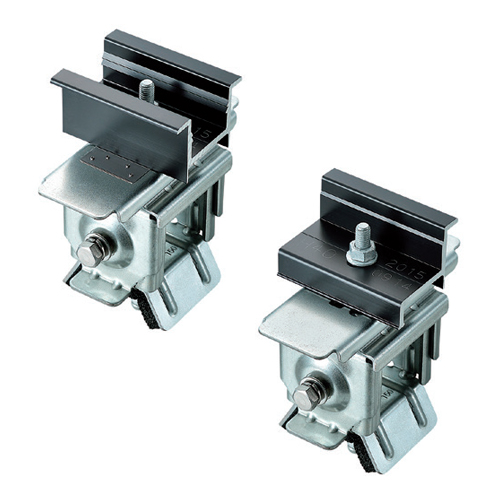

D-SWAT ボルト一体型 150折版

D-SWAT ボルト一体型150折版
【適合屋根】重ね式 150折版屋根
  • 材質: 高耐食鋼板

押え金具は設置する太陽光パネルの厚みや形状と合わせる必要があります。(詳細

  • 押え金具:標準タイプ H31
    DS-B150SP-C-H31(中間用)、DS-B150SP-T-H31(端部用)
  • 押え金具:標準タイプ H35
    DS-B150SP-C-H35(中間用)、DS-B150SP-T-H35(端部用)
  • 押え金具:標準タイプ H40
    DS-B150SP-C-H40(中間用)、DS-B150SP-T-H40(端部用)
  • 押え金具:標準タイプ H45
    DS-B150SP-C-H45(中間用)、DS-B150SP-T-H45(端部用)
  • 押え金具:標準タイプ H50
    DS-B150SP-C-H50(中間用)、DS-B150SP-T-H50(端部用)
  • 押え金具:HITタイプ
    DS-B150SP-C-HIT(中間用)、DS-B150SP-T-HIT(端部用)
  • 押え金具:MDタイプ
    DS-B150SP-C-MD(中間用)、DS-B150SP-T-MD(端部用)
メーカー
スワロー工業
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い
税込特別価格
オープン価格

1個からご購入いただけます。
価格のお問い合わせ、購入のお申込みは
電話:0120-10-5548 FAX:0875-25-5702
(営業時間:月曜~金曜 午前8:30~午後5:30、土曜 午前8:30~午後2:00)

お見積りのご依頼の際は以下の情報をご提供ください。

  • モジュールのメーカー/型番
  • 設置地域(都道府県市町村)
  • 屋根の種類
  • 屋根勾配
  • パネル配置図
  • 工法(直付け/ラック/傾斜)
部材組立図
中間部 端部
D-SWAT ボルト一体型150折版中間部組立図
クリックで拡大
D-SWAT ボルト一体型150折版端部組立図
クリックで拡大

パネル押え部分の予備部材は「予備セットB」です。

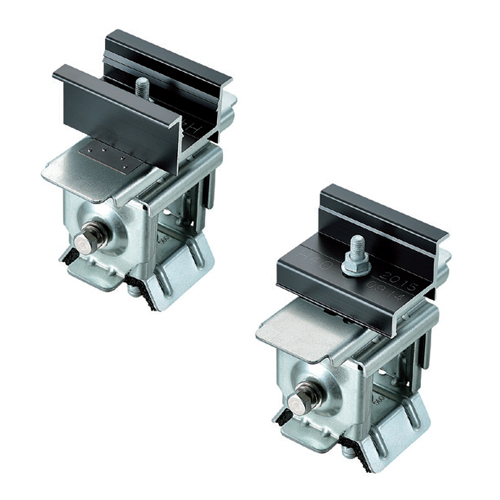

D-SWAT ボルト一体型 S60折版

D-SWAT ボルト一体型S60折版
【適合屋根】重ね式 S60折版(W-300)屋根
  • 材質: 高耐食鋼板

押え金具は設置する太陽光パネルの厚みや形状と合わせる必要があります。(詳細

  • 押え金具:標準タイプ H31
    DS-S60SP-C-H31(中間用)、DS-S60SP-T-H31(端部用)
  • 押え金具:標準タイプ H35
    DS-S60SP-C-H35(中間用)、DS-S60SP-T-H35(端部用)
  • 押え金具:標準タイプ H40
    DS-S60SP-C-H40(中間用)、DS-S60SP-T-H40(端部用)
  • 押え金具:標準タイプ H45
    DS-S60SP-C-H45(中間用)、DS-S60SP-T-H45(端部用)
  • 押え金具:標準タイプ H50
    DS-S60SP-C-H50(中間用)、DS-S60SP-T-H50(端部用)
  • 押え金具:HITタイプ
    DS-S60SP-C-HIT(中間用)、DS-S60SP-T-HIT(端部用)
  • 押え金具:MDタイプ
    DS-S60SP-C-MD(中間用)、DS-S60SP-T-MD(端部用)
メーカー
スワロー工業
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い
税込特別価格
オープン価格

1個からご購入いただけます。
価格のお問い合わせ、購入のお申込みは
電話:0120-10-5548 FAX:0875-25-5702
(営業時間:月曜~金曜 午前8:30~午後5:30、土曜 午前8:30~午後2:00)

お見積りのご依頼の際は以下の情報をご提供ください。

  • モジュールのメーカー/型番
  • 設置地域(都道府県市町村)
  • 屋根の種類
  • 屋根勾配
  • パネル配置図
  • 工法(直付け/ラック/傾斜)
部材組立図
中間部 端部
D-SWAT ボルト一体型S60折版中間部組立図
クリックで拡大
D-SWAT ボルト一体型S60折版端部組立図
クリックで拡大

パネル押え部分の予備部材は「予備セットB」です。

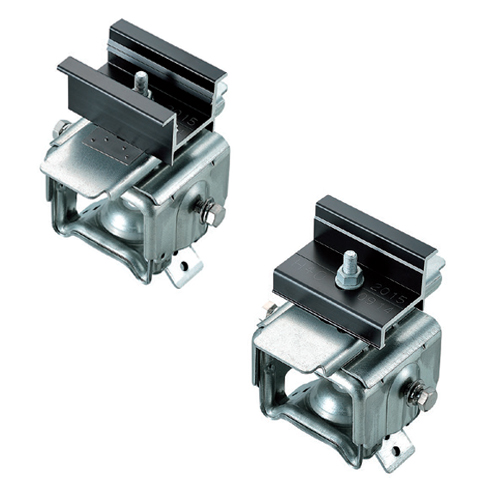

D-SWAT 重ね式 720折版

D-SWAT 重ね式 720折版
【適合屋根】ロングルーフ720タイプ折版屋根
  • 材質: 高耐食鋼板

押え金具は設置する太陽光パネルの厚みや形状と合わせる必要があります。(詳細

  • 押え金具:標準タイプ H31
    DS-720SP-C-H31(中間用)、DS-720SP-T-H31(端部用)
  • 押え金具:標準タイプ H35
    DS-720SP-C-H35(中間用)、DS-720SP-T-H35(端部用)
  • 押え金具:標準タイプ H40
    DS-720SP-C-H40(中間用)、DS-720SP-T-H40(端部用)
  • 押え金具:標準タイプ H45
    DS-720SP-C-H45(中間用)、DS-720SP-T-H45(端部用)
  • 押え金具:標準タイプ H50
    DS-720SP-C-H50(中間用)、DS-720SP-T-H50(端部用)
  • 押え金具:HITタイプ
    DS-720SP-C-HIT(中間用)、DS-720SP-T-HIT(端部用)
  • 押え金具:MDタイプ
    DS-720SP-C-MD(中間用)、DS-720SP-T-MD(端部用)
メーカー
スワロー工業
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い

こちらの商品は取扱終了となりました。

部材組立図
中間部 端部
D-SWAT 重ね式720折版中間部組立図
クリックで拡大
D-SWAT 重ね式720折版端部組立図
クリックで拡大

パネル押え部分の予備部材は「予備セットC」です。

必要オプション部材
D-LOCKナット ルーフボルト(R-8)
D-SWAT 重ね式折版用のオプション品 D-Lockナット
クリックで拡大
D-SWAT 重ね式折版用のオプション品 ルーフボルト
クリックで拡大

剣先ボルトがない位置に金具を取り付ける場合に必要となります。

設置基準

重ね式88折版、ボルト一体型88折版

重ね式88タイプ折版設置基準

重ね式150折版、ボルト一体型150折版

重ね式150タイプ折版設置基準

ボルト一体型S60折版

重ね式S60タイプ折版設置基準

重ね式720折版

重ね式720タイプ折版設置基準

D-SWAT 全種共通設置基準

設置条件詳細 設置不可条件 屋根への設置範囲
