太陽光発電パネル用荷揚機【スライドタワー GL3Ls】

スライドタワー GL3Lsこちらのセットの荷台は下のパネル用荷台に差し替わります。 パネル荷台
圧倒的な軽さと強度で作業の負担が大幅減!!

瓦揚げ機のベストセラー「スライドタワー GL3L」のソーラーパネル揚げ仕様のセットです。

その圧倒的な軽さは業界トップ。しかも強度はしっかりと確保。
太陽光パネルの設置だけでなく、様々な屋根施工で活躍が期待できる商品です。
作業スタイルに合わせて2種類のレールから選べます。

Aセット、Bセット共に梯子全長は11.2mですが、Aセットは4分割、Bセットは3分割になります。
分割後の最長梯子が短いAセットは、運びやすさ重視
つなぎレールのないBセットは、設置のしやすさ重視

Aセットの梯子分割説明図 Bセットの梯子分割説明図

上の図では曲りレールの先に3.6m分の中間レールを繋げ、曲りレールまでの垂直高さを6.8mとしていますが、曲りレールと(スライドでない)中間レールの繋ぎ順は変更できます。
この繋ぎ順の変更も高さ調整の手段のひとつとなります。

  • スライドレール(2連梯子)
    (Aセット:3.0m~5.1m) (Bセット:3.9m~6.9m)
  • 中間レール
    (Aセット:1.2m、2.4m、1.8m の3本) (Bセット:1.2m、2.4m の2本)
  • 曲りレール 0.7m
  • 台車 20kg (パネル台車 H1200×W650×D300)
  • 上部支柱 5kg
  • 下部支柱 12.5kg
  • 上部滑車 4.0kg
  • 脚受けベースまたは地上置きベース(標準は脚受けベース)
  • ワイヤー 30m
  • ウインチ (1速式「W950V」か2速式「W950VⅡ」)

「スライドタワー GL3Ls」を含む各パネル用荷揚機の高さ比較はこちらでご覧になれます。

メーカー
小俣製作所
この商品のお支払方法 - 銀行振込、郵便振替、クレジットカード決済、楽天ペイ、Amazon Pay
「スライドタワー GL3Ls」のレール種類とウインチの組み合せ別セット価格
Aセット (スライドレール 3.0m~5.1m)
スライドタワーGL3Ls (Aセット)
(ウインチ、ベースなし)
定価:410,400円
税込特別価格
249,000円
送料サービス商品
スライドタワーGL3Ls (Aセット) + ウインチW950V 定価:648,000円
税込特別価格
389,000円
送料サービス商品
スライドタワーGL3Ls (Aセット) + 2速式ウインチW950VⅡ 定価:684,720円
税込特別価格
410,000円
送料サービス商品
Bセット (スライドレール 3.9m~6.9m)
スライドタワーGL3Ls (Bセット)
(ウインチ、ベースなし)
定価:378,000円
税込特別価格
230,000円
送料サービス商品
スライドタワーGL3Ls (Bセット) + ウインチW950V 定価:615,600円
税込特別価格
370,000円
送料サービス商品
スライドタワーGL3Ls (Bセット) + 2速式ウインチW950VⅡ 定価:652,320円
税込特別価格
391,800円
送料サービス商品

標準のウインチ脚受け仕様を地上置き仕様に変更できます(同価格)。
ご注文は電話にてお申し付けください。

  • 脚受けベース脚受けベース
    (標準)

    シューズ付の脚をそのまま受ける為の受け口が設けられているのが脚受けベースです。

  • 地上置きベース地上置きベース
    (同価格オプション)

    ベースについたU字型フックで梯子最下部の横桟を受けるのが地上置きベースです。最も一般的な瓦揚げ機の梯子に使えます。

  • 引掛けベース引掛けベース
    (別価格オプション)

    梯子の本体に引っ掛ける為のアダプタです。

構成部品仕様

Aセット Bセット
スライドレール (2連梯子) 3.0m~5.1m 17.5kg スライドレール (2連梯子) 3.9m~6.9m 19.5kg
中間レール 1.2m 4.25kg
中間レール 1.8m 5.75kg
中間レール 2.4m 7.25kg
曲がりレール 0.7m 8.5kg
ロング台車 1200×650×300 20kg
上部支柱 5kg
下部支柱 12.5kg
上部滑車 4kg
ウインチ (W950Vの一速式/二速式のいずれか)
ワイヤー 30m
ウインチ脚受ベース 4.5kg

最大積載量:140kg

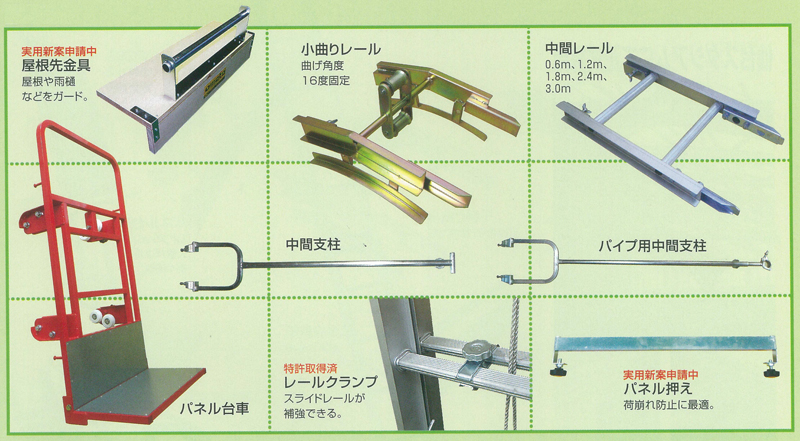

オプション部品販売

太陽光パネル揚げ仕様の「スライドタワー GL3Ls」シリーズは各種オプション部品が用意されています。
以下にそれぞれの定価と当店の販売税込特価を記載しています。

  • 3階用部品セット
  • 屋根先金具
  • 小曲りレール
  • 中間レール
  • レールクランプ
  • ステップ受け支柱
  • クランプ付中間支柱
  • クランプ付下部支柱
  • クランプ付レールサポート
  • ローラー付レール受け台
  • パネル押え
  • 中間ローラーA
  • 中間ローラーB
  • 引掛けベース
  • 下部アタッチメント
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
製品名 用途 希望小売価格 税込価格
3階用部品セット 中間レール3.0m、中間支柱
71,280円 46,800円
屋根先金具 屋根、雨どいの保護
曲りレール用
28,080円 20,300円
小曲りレール (16°固定、 受アングル付) 58,320円 38,400円
中間レール 0.6m (GL2/GL3L共通) 32,400円 22,200円
中間レール 1.2m (GL2/GL3L共通) 36,720円 24,000円
中間レール 1.8m (GL2/GL3L共通) 41,040円 27,600円
中間レール 3.0m (GL2/GL3L共通)
3階用部品セットの内容物
51,840円 34,400円
レールクランプ2個セット スライドレールをしっかり固定 8,640円 6,900円
中間支柱 3階用部品セットの内容物 19,440円 13,000円
クランプ付中間支柱(S) 足場単管パイプにクランプで固定
900~1400mm
21,600円 14,400円
クランプ付中間支柱(L) 足場単管パイプにクランプで固定
1500~2400mm
23,760円 15,800円
クランプ付下部支柱 足場単管パイプにクランプで固定
2200~3900mm
47,520円 31,700円
ステップ受け支柱(小) 屋根上、階段、スロープなどでレールを下から支える
全高 310~510mm
27,000円 19,800円
ステップ受け支柱(大) 屋根上、階段、スロープなどでレールを下から支える
全高 710~1110mm
34,560円 25,300円
クランプ付レールサポート 足場単管パイプにクランプで固定 28,080円 20,600円
ローラー付レール受け台 レールに装着し、台車コロやワイヤーの接触を防止 54,000円 39,600円
パネル押え ソーラーパネル跳上抑制 22,680円 16,600円
中間ローラーA ワイヤー接触防止
(レール表側装着)
19,440円 14,300円
中間ローラーB ワイヤー接触防止
(レール裏側装着)
19,440円 14,300円
引掛けベース 25,920円 17,800円
下部アタッチメント 中間レールを(ウインチベースに乗せる)最下部レールに変換
棒タイプ:地上置きベース用
脚タイプ:脚受けベース用
22,680円 15,100円

単品販売 - 構成部品、適応ウインチ、自動運転装置

構成部品

この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
製品名 定価 税込価格
脚付きスライドレール 3.0m~5.1m
(17.5kg) (Aセットのみ)
149,040円 93,000円
送料サービス商品
脚付きスライドレール 3.9m~6.9m
(19.5kg) (Bセットのみ)
157,680円 98,000円
送料サービス商品
中間レール 2.4m
(7.0kg)
46,440円 31,000円
中間レール 1.8m
(5.5kg) (Aセットのみ)
41,040円 27,600円
中間レール 1.2m
(4.0kg)
36,720円 24,000円
曲りレール 0.7m
(8.5kg)
79,920円 49,900円
パネル台車
(1200×650×300) (20kg)
112,320円 72,200円
上部滑車
(4.0kg)
32,400円 21,400円
上部支柱
(5.0kg)
30,240円 20,000円
下部支柱
(12.5kg)
43,200円 27,900円
継手金具 オス 右 3,780円 2,600円
継手金具 オス 左 3,780円 2,600円
継手金具 メス 右 3,780円 2,600円
継手金具 メス 左 3,780円 2,600円
脚受けベース (標準仕様) 15,120円 10,400円
地上置きウインチベース
(選択商品)
15,120円 10,400円

ウインチ

太陽光発電パネル用簡易リフト「スライドタワー GL3Ls」シリーズで使えるウインチと自動運転装置のオプション販売価格は以下に記載しています。

製品仕様は「セビーウインチ」ページでご確認いただけます。
標準セットウインチの他、「セビーウインチ」ページ掲載ウインチはすべて「スライドタワー GL3Ls」に対応しています。

この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
商品名 特徴 希望小売価格 税込価格
小俣製作所ウインチW950V
W950V
27m/分
操作コード2本 (3m/13m)
脚受けベース付
274,320円 164,000円
送料サービス商品
小俣製作所ウインチW950VⅡ
2速式ウインチ【W950VⅡ】
10m/分と27m/分の2速式です。
操作コード2本 (3m/13m)
脚受けベース付
317,520円 190,300円
送料サービス商品
ウインチ用操作コード 13m 差し込みコネクター付き 24,840円 19,300円
ウインチ用ワイヤー単品販売
商品名 定価 特別税込価格
ウインチ用ワイヤー 30m 8,640円 5,940円
ウインチ用ワイヤー 40m 12,960円 8,910円
ウインチ用ワイヤー 50m 16,200円 11,140円

電動ウインチ自動運転装置

お手持ちのウインチを自動運転させることができます。
コントロールボックスの設置場所(梯子の裏側にも簡単に設置できるようになっています)を工夫することで、作業効率を大幅にアップさせることができます。

この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
商品名 希望小売価格 税込価格
小俣製作所電動ウインチ自動運転装置「スーパーエース」電動ウインチ自動運転装置【スーパーエース】 291,600円 176,900円
送料サービス商品

関連法規

労働安全衛生法
第59条 安全衛生教育 (抜粋)
1 事業者は労働者を雇い入れたとき、業務に関する安全又は衛生のための教育を行わなければばらない。
2 労働者を危険又は有害な業務に就かせるときは、特別の教育を行わなければならない。
労働安全衛生規則
第36条 特別教育を必要とする業務
11 動力により駆動される巻上機の運転の業務
安全衛生特別教育規定
第13条
学科(構造、法令、など6時間) 実技(巻上、巻下、荷掛け、合図など4時間)の合計10時間と定められています。

講習、教育プログラム、費用などについては、地元の役所や巻上機メーカーなどにお問い合わせください。
