チェーンブロック H-100シリーズ

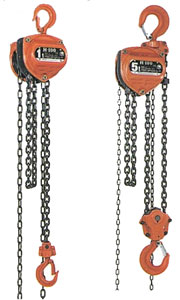

H-100シリーズ
高い作業性と安全性を追求し、上下フックと外れ止め金具を搭載した最高級のチェーンブロック。ギヤードトロリ型・プレントロリ型と様々な設置方法が可能です。
作業性と安全性を追求した最高級のチェーンブロック
上部フックでの取付以外にも様々な方法で設置可能です

製品特徴

  • ボディをしっかりガードする静電粉体塗装。
  • 衝撃に強いギヤケース・本体フレーム。
  • 高い機械効率を維持するノックピン。
  • 高精度なギヤと軸受け構造。
  • 異物の侵入をシャットアウトするチェーンガイド。
  • 強力なロードチェーンは最小破断応力1000N/mm²。
  • 信頼性の高いメカニカルブレーキ。
  • フェイルセーフに徹した二重つめ機構。

タイプ別製品例

HG型(ギヤードトロリ結合式)
HP型(プレントロリ結合式)

H-100 HG型(ギヤードトロリ結合式)<br>HP型(プレントロリ結合式)設置
画像をクリックして拡大

左がHG型(ギヤードトロリ結合式)
右がHP型(プレントロリ結合式)です。

H型製品仕様と商品価格

型式 定格荷重 標準揚程 フック間最小距離 巻上平均手動力 ロードチェーン 手鎖 自重
線径×ピッチ 掛数 線径×ピッチ
H-0.5 0.5t 2.5m 277mm 216N(22kg) 5×15mm 1 5×23.6mm 9kg
H-1 1t 303mm 250N(25.5kg) 6.3×19mm 11.4kg
H-1.6 1.6t 338mm 333N(34kg) 7.1×21mm 14.7kg
H-2 2t 3m 379mm 324N(33kg) 8×24mm 21kg
H-2.5 2.5t 416mm 9×27mm 25.4kg
H-3.1 3.1t 516mm 343N(35kg) 7.1×27mm 2 24kg
H-5 5t 613mm 9×27mm 39.5kg
H-7.5 7.5t 3.5m 760mm 368N(37.5kg) 3 70kg
H-10 10t 789mm 4 82kg
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
商品名 型式 税込特価
チェーンブロック H-100シリーズ H型 H-0.5
(定格荷重0.5t、標準揚程2.5m)
定価 31,644円のところ
税込特別価格
23,733円
H-1
(定格荷重1t、標準揚程2.5m)
定価 37,044円のところ
税込特別価格
27,783円
H-1.6
(定格荷重1.6t、標準揚程2.5m)
定価 47,520円のところ
税込特別価格
35,640円
H-2
(定格荷重2t、標準揚程3m)
定価 55,620円のところ
税込特別価格
41,715円
H-2.5
(定格荷重2.5t、標準揚程3m)
定価 66,096円のところ
税込特別価格
49,572円
H-3.1
(定格荷重3.1t、標準揚程3m)
定価 74,412円のところ
税込特別価格
55,809円
H-5
(定格荷重5t、標準揚程3m)
定価 107,892円のところ
税込特別価格
80,919円
H-7.5
(定格荷重7.5t、標準揚程3.5m)
定価 152,820円のところ
税込特別価格
114,615円
H-10
(定格荷重10t、標準揚程3.5m)
定価 216,000円のところ
税込特別価格
162,000円

HG型(ギヤードトロリ結合式)・HP型(プレントロリ結合式)仕様

型式 定格荷重 標準揚程 フック間最小距離 ギヤードトロリ
横行平均手動力
適用横行レール 自重
HG型 HP型 最小の高さ 最小回転半径 HG型 HP型
HG-0.5 HP-0.5 0.5t 2.5m 299mm 19.6N(2kg) 75・100・125mm 125mm(※100mm) 900mm 21kg 17kg
HG-1 HP-1 1t 320mm 34.3N(3.5kg) 150mm(※125mm) 1100mm 27.4kg 22.4kg
HG-1.6 HP-1.6 1.6t 369mm 39.2N(4kg) 100・125・150mm 180mm 1200mm 39.2kg 33.7kg
HG-2 HP-2 2t 3m 403mm 53.9N(5.5kg) 46kg 40kg
HG-2.5 HP-2.5 2.5t 458mm 68.6N(7kg) 1700mm 58.9kg 52.4kg
HG-3.1 HP-3.1 3.1t 521mm 78.4N(8kg) 57.5kg 51kg
HG-5 HP-5 5t 632mm 112.7N(11.5kg) 125・150・175mm 250mm(※200mm) 2300mm 95.3kg 87.5kg
HG-7.5 HP-7.5 7.5t 3.5m 706mm 147N(15kg) 150・175・190mm 330mm 3000mm 177kg 168kg
HG-10 HP-10 10t 794mm 186.2N(19kg) 199kg 182kg
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
商品名 型式 税込特価
チェーンブロック H-100シリーズ
HG型(ギヤードトロリ結合式)
HG-0.5
(定格荷重0.5t、標準揚程2.5m)
定価 54,756円のところ
税込特別価格
41,067円
HG-1
(定格荷重1t、標準揚程2.5m)
定価 63,180円のところ
税込特別価格
47,385円
HG-1.6
(定格荷重1.6t、標準揚程2.5m)
定価 86,292円のところ
税込特別価格
64,719円
HG-2
(定格荷重2t、標準揚程3m)
定価 95,040円のところ
税込特別価格
71,280円
HG-2.5
(定格荷重2.5t、標準揚程3m)
定価 121,716円のところ
税込特別価格
91,287円
HG-3.1
(定格荷重3.1t、標準揚程3m)
定価 130,032円のところ
税込特別価格
97,524円
HG-5
(定格荷重5t、標準揚程3m)
定価 193,536円のところ
税込特別価格
145,152円
HG-7.5
(定格荷重7.5t、標準揚程3.5m)
定価 334,152円のところ
税込特別価格
250,614円
HG-10
(定格荷重10t、標準揚程3.5m)
定価 410,184円のところ
税込特別価格
307,638円
商品名 型式 税込特価
チェーンブロック H-100シリーズ
HP型(プレントロリ結合式)
HP-0.5
(定格荷重0.5t、標準揚程2.5m)
定価 46,656円のところ
税込特別価格
34,992円
HP-1
(定格荷重1t、標準揚程2.5m)
定価 56,268円のところ
税込特別価格
42,201円
HP-1.6
(定格荷重1.6t、標準揚程2.5m)
定価 75,168円のところ
税込特別価格
56,376円
HP-2
(定格荷重2t、標準揚程3m)
定価 83,268円のところ
税込特別価格
62,451円
HP-2.5
(定格荷重2.5t、標準揚程3m)
定価 103,140円のところ
税込特別価格
77,355円
HP-3.1
(定格荷重3.1t、標準揚程3m)
定価 111,456円のところ
税込特別価格
83,592円
HP-5
(定格荷重5t、標準揚程3m)
定価 171,936円のところ
税込特別価格
128,952円
HP-7.5
(定格荷重7.5t、標準揚程3.5m)
定価 309,744円のところ
税込特別価格
232,308円
HP-10
(定格荷重10t、標準揚程3.5m)
定価 375,840円のところ
税込特別価格
281,880円

G型(ギヤードトロリ)・P型(プレントロリ)仕様

型式 定格荷重 ギヤードトロリ
標準揚程
適用横行
レール幅
最小回転半径 自重
G型 P型 G型 P型
G-0.5 P-0.5 0.5t 2.5m 75・100・125mm 900mm 12kg 8kg
G-1 P-1 1.0t 1100mm 16kg 11kg
G-1.6 G-1.6 1.6t 100・125・150mm 1200mm 24.5kg 19kg
G-2 P-2 2.0t 3.0m 25kg 19kg
G-2.5/3.1 P-2.5/3.1 2.5t/3.1t 1700mm 33.5kg 27kg
G-5 P-5 5.0t 125・150・175mm 2300mm 55.8kg 48.5kg
G-7.5/8 P-7.5/8 7.5t/8.0t 3.5m 150・175・190mm 3000mm 107kg 98kg
G-10 P-10 10.0t 117kg 100kg
この商品のお支払方法 - 銀行振込、郵便振替、コンビニ先払い、クレジットカード決済、楽天ペイ、Amazon Pay
商品名 型式 税込特価
チェーンブロック H-100シリーズ
G型(ギヤードトロリ)
G-0.5
(定格荷重0.5t、標準揚程2.5m)
定価 23,112円のところ
税込特別価格
17,334円
G-1
(定格荷重1.0t、標準揚程2.5m)
定価 26,136円のところ
税込特別価格
19,602円
G-1.6
(定格荷重1.6t、標準揚程2.5m)
定価 38,772円のところ
税込特別価格
29,079円
G-2
(定格荷重2t、標準揚程3.0m)
定価 39,420円のところ
税込特別価格
29,565円
G-2.5/3.1
(定格荷重2.5/3.1t、標準揚程3.0m)
定価 55,620円のところ
税込特別価格
41,715円
G-5
(定格荷重5t、標準揚程3.0m)
定価 85,644円のところ
税込特別価格
64,233円
G-7.5/8
(定格荷重7.5/8t、標準揚程3.5m)
定価 181,332円のところ
税込特別価格
135,999円
G-10
(定格荷重10t、標準揚程3.5m)
定価 194,184円のところ
税込特別価格
145,638円
商品名 型式 税込特価
チェーンブロック H-100シリーズ
P型(プレントロリ)
P-0.5
(定格荷重0.5t、標準揚程2.5m)
定価 15,012円のところ
税込特別価格
11,259円
P-1
(定格荷重1.0t、標準揚程2.5m)
定価 19,224円のところ
税込特別価格
14,418円
P-1.6
(定格荷重1.6t、標準揚程2.5m)
定価 27,648円のところ
税込特別価格
20,736円
P-2
(定格荷重2t、標準揚程3.0m)
定価 27,648円のところ
税込特別価格
20,736円
P-2.5/3.1
(定格荷重2.5/3.1t、標準揚程3.0m)
定価 37,044円のところ
税込特別価格
27,783円
P-5
(定格荷重5t、標準揚程3.0m)
定価 64,044円のところ
税込特別価格
48,033円
P-7.5/8
(定格荷重7.5/8t、標準揚程3.5m)
定価 156,924円のところ
税込特別価格
117,693円
P-10
(定格荷重10t、標準揚程3.5m)
定価 160,056円のところ
税込特別価格
120,042円
